Profesjonalny custom loop na RTX 5090. Chłodzenie wodne bez kompromisów

Budowa wydajnego komputera z chłodzeniem wodnym custom loop nie polega wyłącznie na połączeniu procesora i karty graficznej kilkoma wężami. To rozbudowany projekt wymagający odpowiedniego zaplanowania obiegu cieczy, doboru radiatorów, pompy, bloków wodnych, wentylatorów oraz systemu sterowania.

W tej realizacji najważniejszym celem było stworzenie układu chłodzenia, który poradzi sobie z bardzo mocnymi podzespołami podczas długotrwałego obciążenia. Komputer miał służyć zarówno do profesjonalnej pracy z grafiką 3D, jak i do grania w wysokich rozdzielczościach. Zamiast koncentrować się na maksymalnie widowiskowym wyglądzie, nasz klient postanowił przede wszystkim na skuteczność, stabilność, wygodne zarządzanie oraz możliwość stosunkowo łatwego serwisowania zestawu. Właśnie pod tym względem profesjonalnie dobralismy wszystkie podzespoły potrzebne do stworzenia tej konfiguracji i przystąpliśmy do pracy.

Custom loop zaprojektowany pod procesor i kartę graficzną

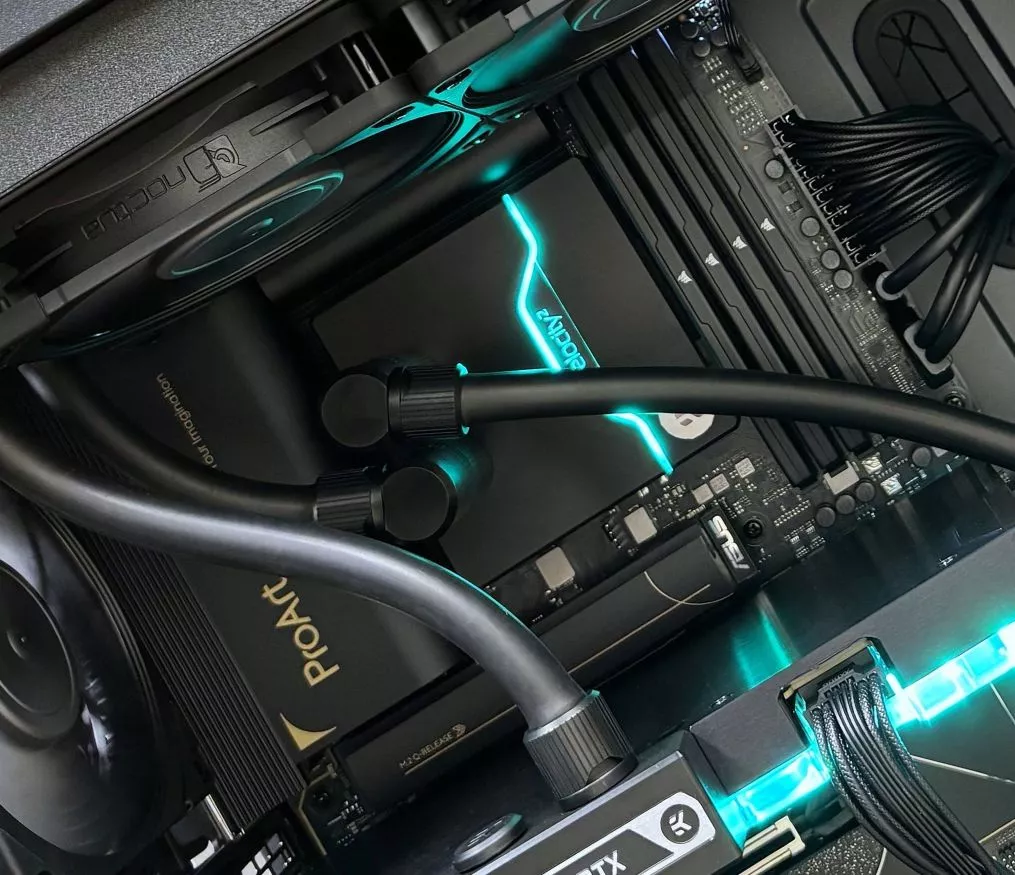

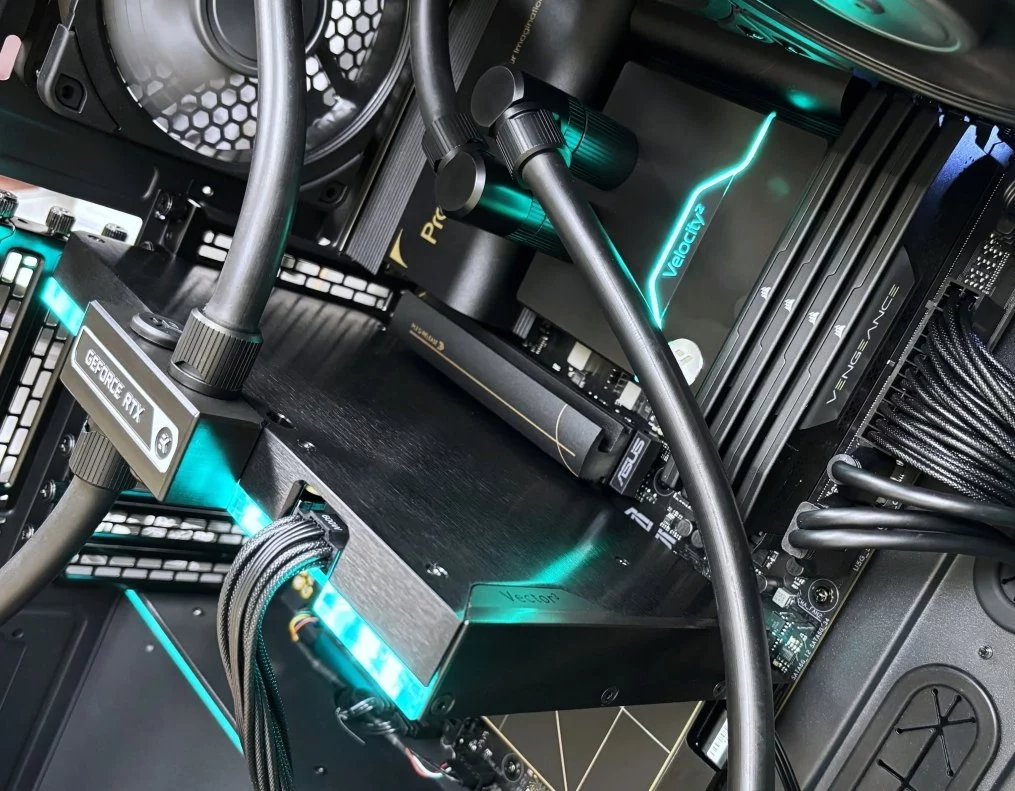

Wspólnym obiegiem cieczy zostały objęte dwa najważniejsze źródła ciepła w komputerze: procesor Intel Core Ultra 9 285K oraz karta graficzna MSI GeForce RTX 5090 SUPRIM SOC. Na procesorze zamontowany został blok wodny EK-Quantum Velocity2 D-RGB. Jego zadaniem jest możliwie szybkie odbieranie energii cieplnej z powierzchni procesora i przekazywanie jej do przepływającego chłodziwa. Karta graficzna została natomiast wyposażona w pełny blok EK-Quantum Vector3 Suprim. W przypadku tak wydajnego GPU zastosowanie chłodzenia wodnego ma szczególne znaczenie. Fabryczny układ chłodzenia musi radzić sobie z bardzo dużą ilością generowanego ciepła, wykorzystując do tego masywny radiator i kilka wentylatorów. Po zamontowaniu bloku wodnego energia cieplna jest przekazywana do cieczy, a następnie rozpraszana na znacznie większej powierzchni radiatorów znajdujących się w obudowie. Dzięki temu chłodzenie nie jest uzależnione wyłącznie od niewielkiej powierzchni fabrycznego radiatora karty. Obciążenie termiczne zostaje rozłożone na cały układ, co pozwala uzyskać bardziej stabilne temperatury i lepszą kulturę pracy.

Distro plate z pompą D5 jako centrum układu

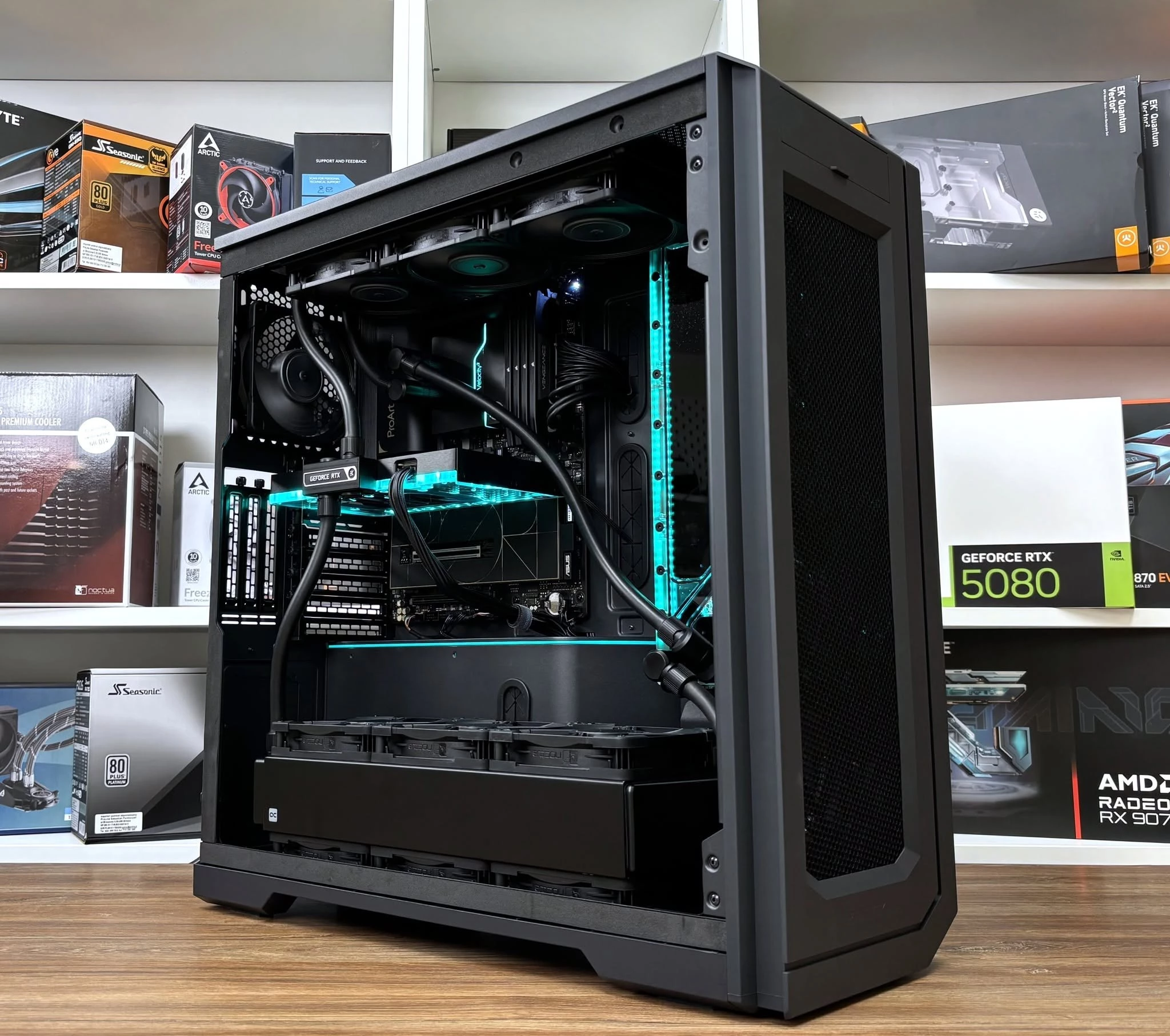

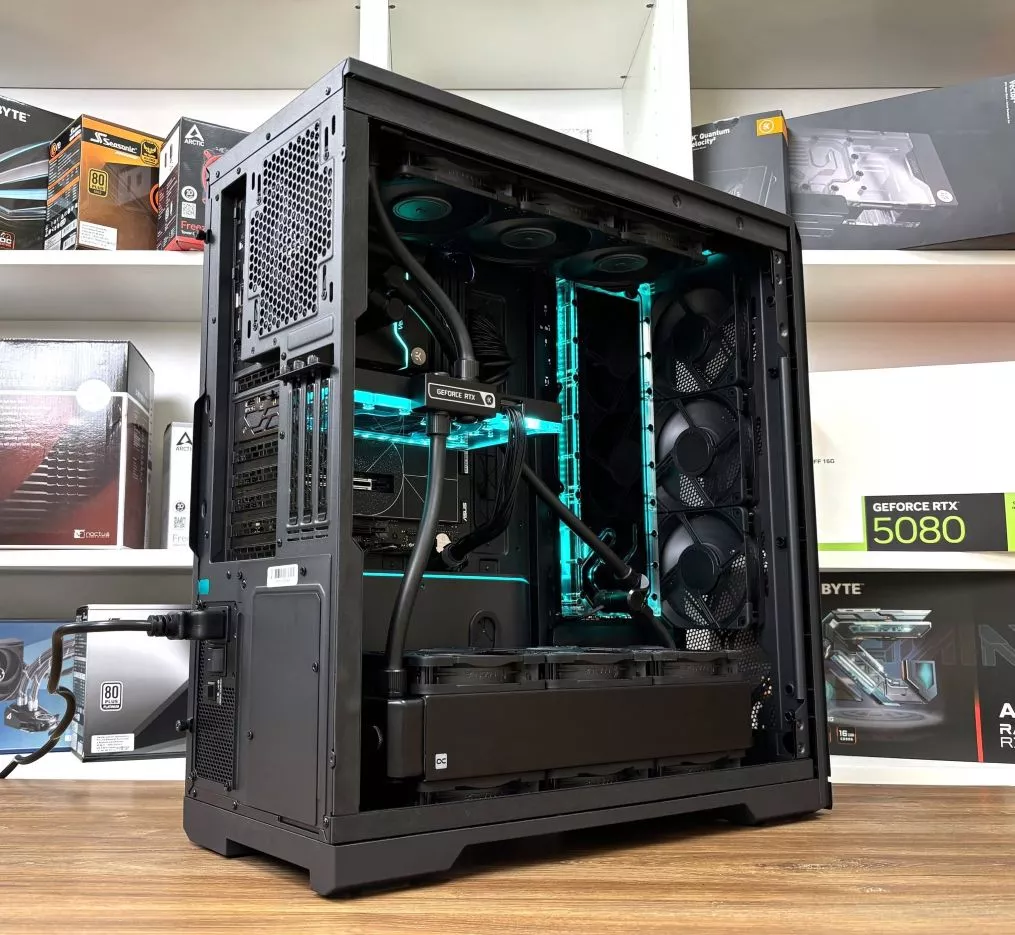

Na bocznej części obudowy Phanteks Enthoo Pro 2 znalazł się element będący centralnym punktem całego custom loopa - EK-Quantum Kinetic3 FLT 360 D5 PWM D-RGB. Jest to połączenie płaskiego zbiornika wyrównawczego z wydajną pompą D5. Taka konstrukcja pozwala uporządkować układ i jednocześnie zapewnia odpowiednią ilość chłodziwa potrzebną podczas napełniania oraz odpowietrzania pętli. Zastosowanie pompy D5 było naturalnym wyborem przy tak rozbudowanej konfiguracji. W układzie znajdują się dwa bloki wodne, dwa duże radiatory oraz wiele połączeń, dlatego pompa musi zapewniać stabilny przepływ mimo oporów generowanych przez poszczególne komponenty. Pompy D5 są cenione nie tylko za wydajność, lecz także za wysoką kulturę pracy. Przy odpowiednim ustawieniu prędkości nie muszą przez cały czas pracować z maksymalną mocą. Sterowanie PWM umożliwia dobranie obrotów w taki sposób, aby zachować dobry przepływ bez generowania niepotrzebnego hałasu. Płaski zbiornik zamontowany na boku obudowy ułatwia również kontrolowanie poziomu cieczy. Jest to szczególnie ważne podczas pierwszego uruchomienia, odpowietrzania oraz późniejszej eksploatacji komputera.

Dwa radiatory i duży zapas powierzchni chłodzącej

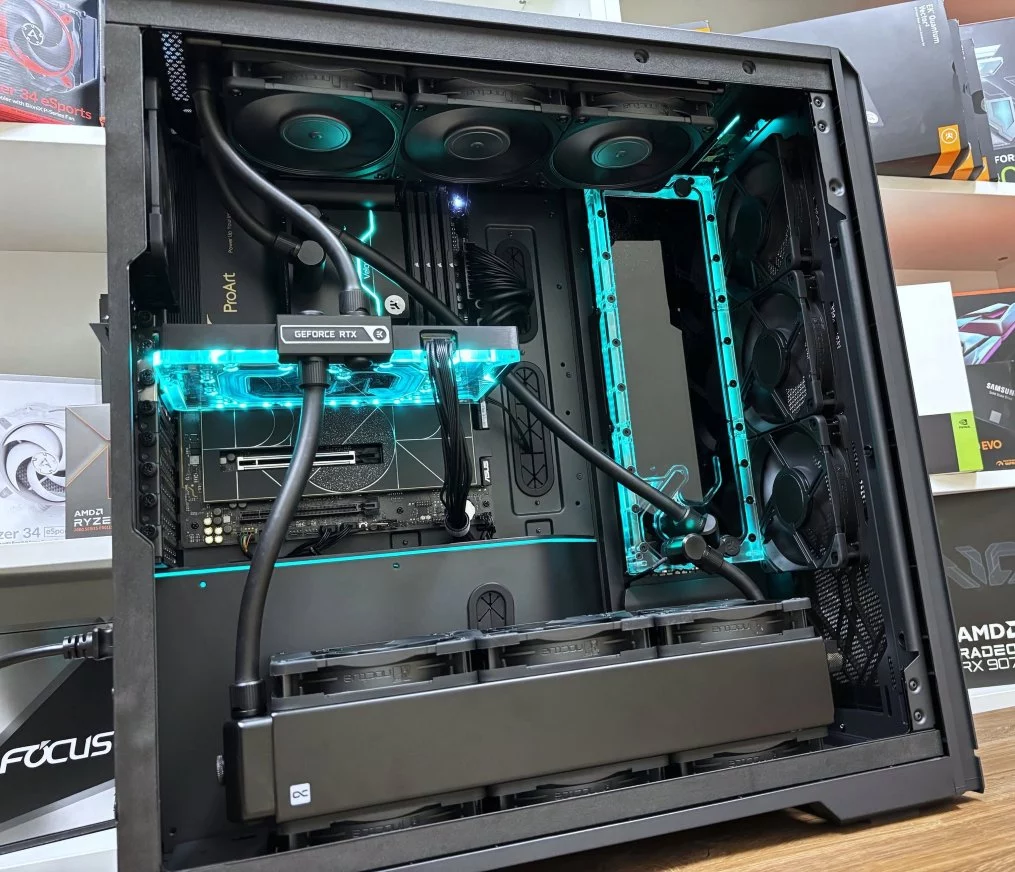

Podstawą skutecznego custom loopa nie jest wyłącznie dobry blok wodny. Ciepło odebrane z procesora i karty graficznej musi zostać później oddane do otoczenia. Za ten etap odpowiadają radiatory. W prezentowanej konfiguracji zastosowane zostały dwa radiatory 360 mm. Każdy z nich pełni nieco inną funkcję i został zamontowany w innym miejscu obudowy. Na dole znalazł się Alphacool NexXxoS UT60 Full Copper X-Flow 360. Jest to bardzo gruby radiator wykonany z miedzi, którego grubość wynosi około 60 mm. Taka konstrukcja oferuje bardzo dużą powierzchnię wymiany ciepła, ale jednocześnie wymaga odpowiednio mocnego przepływu powietrza. Z tego względu radiator został wyposażony w wentylatory po obu stronach, czyli w konfigurację push-pull. Trzy wentylatory wtłaczają powietrze do radiatora, a kolejne trzy pomagają je wyciągać. Łącznie dolny radiator obsługiwany jest więc przez sześć wentylatorów. Rozwiązanie push-pull ma szczególne uzasadnienie przy grubych radiatorach. Powietrze musi pokonać większy opór stawiany przez gęsty układ finów. Zastosowanie dwóch rzędów wentylatorów pomaga utrzymać odpowiedni przepływ nawet przy niższych prędkościach obrotowych.

Drugim elementem układu jest radiator Alphacool NexXxoS HPE-30 Full Copper zamontowany na górze obudowy. Jest on znacznie cieńszy, dzięki czemu dobrze sprawdza się w miejscu, w którym trzeba uwzględnić płytę główną, przewody zasilające oraz pozostałe elementy komputera. Połączenie grubego radiatora na dole i cieńszego radiatora na górze pozwoliło uzyskać dużą łączną powierzchnię odprowadzania ciepła bez nadmiernego ograniczania przestrzeni wewnątrz obudowy.

Dlaczego tak duża powierzchnia radiatorów?

Procesor i karta graficzna mogą podczas obciążenia generować ogromne ilości ciepła. W custom loopie nie chodzi jedynie o to, aby temperatury były bezpieczne. Dobrze zaprojektowany układ powinien radzić sobie z obciążeniem bez konieczności ciągłego rozpędzania wentylatorów do maksymalnych obrotów. Im większa powierzchnia radiatorów, tym łatwiej oddać tę samą ilość energii cieplnej przy niższej prędkości wentylatorów. Pozwala to zmniejszyć hałas i ograniczyć gwałtowne zmiany temperatury cieczy. Duża objętość układu powoduje również, że chłodziwo nagrzewa się stopniowo. Komputer nie reaguje więc na każde krótkie obciążenie natychmiastowym zwiększeniem prędkości wentylatorów. Układ ma większą bezwładność cieplną i pracuje spokojniej. W przypadku stacji roboczej ma to ogromne znaczenie. Komputer może być wykorzystywany przez wiele godzin, a wydajne podzespoły mogą długo pozostawać pod dużym obciążeniem. Układ chłodzenia musi być przygotowany nie tylko na krótkotrwały wzrost poboru mocy, ale również na stabilną pracę w stanie ciągłego obciążenia.

Trzynaście wentylatorów Noctua

W całej konfiguracji zamontowanych zostało łącznie trzynaście wentylatorów Noctua NF-A12x25 chromax.black. Tak duża liczba wentylatorów nie oznacza jednak, że komputer musi być głośny. Wręcz przeciwnie - większa liczba odpowiednio sterowanych jednostek pozwala uzyskać wymagany przepływ powietrza przy niższej prędkości obrotowej każdego wentylatora. Sześć wentylatorów pracuje na dolnym radiatorze w konfiguracji push-pull. Kolejne obsługują górny radiator oraz wentylację samej obudowy. Ich zadaniem jest nie tylko chłodzenie cieczy, ale również zapewnienie przepływu powietrza wokół płyty głównej, pamięci RAM, dysków SSD, sekcji zasilania i pozostałych podzespołów. W komputerze chłodzonym wodą łatwo skupić się wyłącznie na temperaturze procesora i karty graficznej. Trzeba jednak pamiętać, że wiele innych elementów nadal wymaga klasycznego chłodzenia powietrzem. Bloki wodne odbierają ciepło z CPU i GPU, ale nie zastępują prawidłowej wentylacji całego wnętrza obudowy. Noctua NF-A12x25 dobrze sprawdzają się w takim zastosowaniu ze względu na możliwość pracy zarówno jako wentylatory obudowy, jak i jednostki montowane na radiatorach. Wersja chromax.black została dodatkowo dopasowana do czarnej kolorystyki całego zestawu.

Sterowanie układem za pomocą Aquacomputer OCTO

Ważnym elementem całej realizacji jest "niby" szczegół, kontroler Aquacomputer OCTO. W zaawansowanym custom loopie nie wystarczy podłączyć wentylatorów do przypadkowych złączy na płycie głównej. Trzynaście wentylatorów, pompa D5 i rozbudowany obieg cieczy wymagają centralnego systemu zarządzania. OCTO umożliwia wygodne sterowanie prędkością wentylatorów oraz pracą elementów chłodzenia. Największą zaletą takiego rozwiązania jest możliwość tworzenia odpowiednio dopasowanych krzywych pracy. W klasycznym komputerze wentylatory są często sterowane na podstawie temperatury procesora. Nie zawsze jest to najlepsze rozwiązanie w przypadku custom loopa. Temperatura CPU może zmieniać się bardzo gwałtownie nawet podczas krótkich operacji, podczas gdy temperatura całej cieczy rośnie znacznie wolniej. Sterowanie wentylatorami na podstawie parametrów całego układu pozwala ograniczyć niepotrzebne skoki obrotów. Wentylatory nie przyspieszają gwałtownie po każdym krótkim wzroście temperatury procesora, ale reagują na rzeczywiste nagrzewanie się chłodziwa w układzie. Dzięki temu komputer może pracować znacznie spokojniej. Układ zwiększa intensywność chłodzenia wtedy, gdy jest to faktycznie potrzebne, zamiast nieustannie zmieniać prędkość wentylatorów.

Miękkie węże zamiast sztywnych rurek

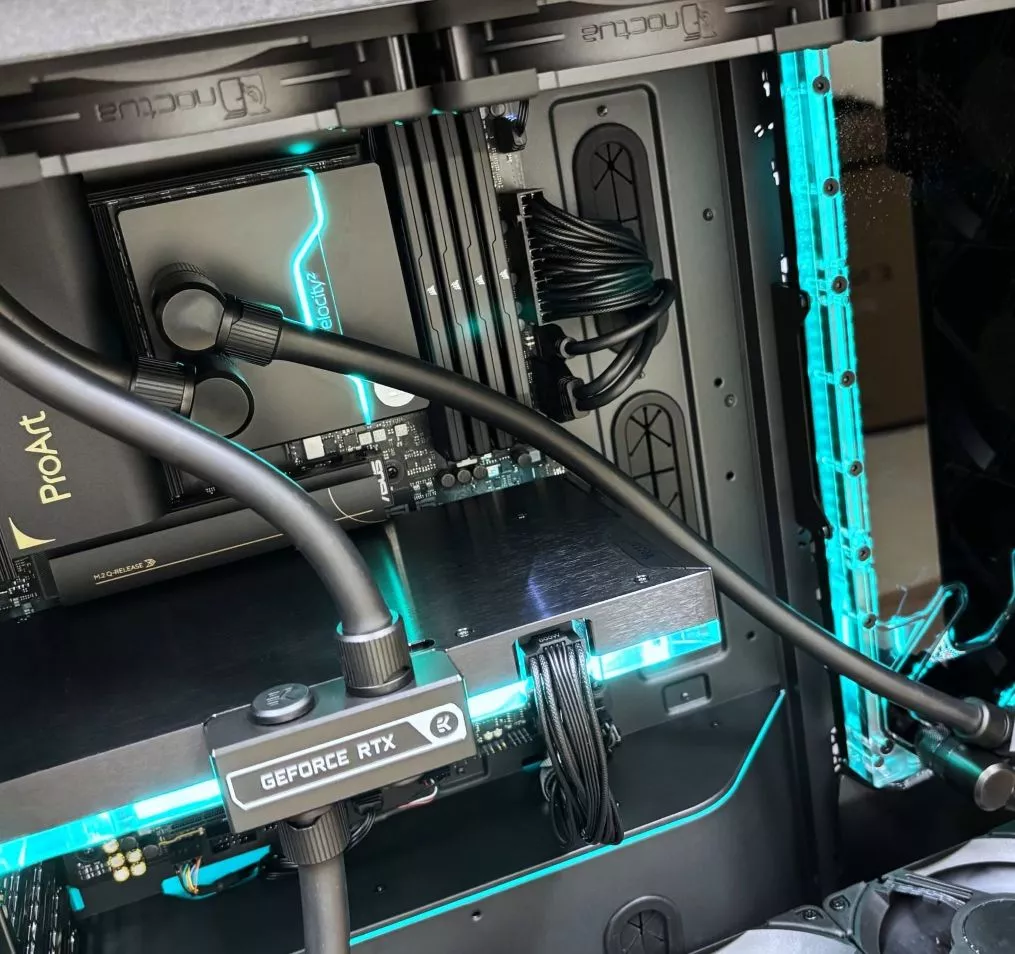

W tej realizacji zastosowane zostały czarne, elastyczne węże. Nie wykorzystano sztywnych rurek akrylowych ani PETG, które często pojawiają się w pokazowych konstrukcjach custom loop. Była to świadoma decyzja wynikająca z oczekiwań klienta. Komputer miał być przede wszystkim profesjonalnym narzędziem pracy. Efekt wizualny nie był najważniejszym kryterium, a pierwotnie zestaw miał nawet trafić do obudowy bez okna. Miękkie przewody mają kilka praktycznych zalet. Ułatwiają prowadzenie obiegu w dużej, rozbudowanej obudowie i pozwalają lepiej dopasować połączenia do położenia bloków, radiatorów i zbiornika. Są także wygodniejsze podczas serwisowania. Demontaż podzespołu lub wykonanie korekty w układzie zwykle nie wymaga przygotowywania od początku idealnie dopasowanych odcinków sztywnej rurki. W przypadku komputera użytkowego ma to duże znaczenie. Z czasem może pojawić się potrzeba wymiany chłodziwa, wyczyszczenia bloków, wymiany dysku, przeprowadzenia diagnostyki albo modernizacji jednego z podzespołów. Elastyczne przewody mogą uprościć dostęp do wnętrza konstrukcji. Czarne węże dobrze współgrają również z technicznym charakterem całej realizacji. Zamiast eksponować ciecz w przezroczystych rurkach, tworzą jednolitą, stonowaną konstrukcję.

Czarne chłodziwo i spójna stylistyka

Dopełnieniem układu jest chłodziwo zabarwione na czarny kolor. W połączeniu z czarnymi wężami, wentylatorami Noctua chromax.black i ciemnymi elementami obudowy powstała spójna, niemal całkowicie monochromatyczna konfiguracja. Podświetlenie D-RGB występujące w blokach wodnych i distro plate zostało uruchomione jedynie na potrzeby wykonania zdjęć. Podczas normalnego użytkowania klient planuje pozostawić je wyłączone. Podkreśla to użytkowy charakter całej konstrukcji. Chłodzenie wodne nie zostało zamontowane jako efektowna dekoracja, ale jako realne narzędzie pozwalające kontrolować temperaturę najmocniejszych podzespołów. Chłodziwo wymaga oczywiście regularnej kontroli. Płyny należy okresowo sprawdzać pod kątem zmiany koloru, pojawienia się osadów lub pogorszenia przejrzystości (w przypadków jasnych). Wymiana chłodziwa i przegląd układu powinny być traktowane jako normalna część eksploatacji custom loopa.

Planowanie przebiegu całej pętli

Przed rozpoczęciem montażu konieczne było dokładne zaplanowanie rozmieszczenia wszystkich elementów. W układzie trzeba było uwzględnić:

- blok procesora,
- pełny blok karty graficznej,
- boczny zbiornik z pompą D5,
- dolny radiator o grubości 60 mm,
- sześć wentylatorów w układzie push-pull,
- górny radiator 360 mm,
- pozostałe wentylatory obudowy,
- przewody zasilające płytę główną i kartę graficzną,
- dostęp do pamięci, dysków i złączy,
- możliwość późniejszego napełnienia, odpowietrzenia i serwisowania pętli.

Obudowa Phanteks Enthoo Pro 2 oferuje bardzo dużo miejsca, ale przy tak dużej liczbie komponentów nawet obszerna konstrukcja szybko zaczyna się wypełniać. Szczególnie wymagające jest zamontowanie grubego radiatora UT60 razem z sześcioma wentylatorami. Sam radiator ma około 60 mm grubości, a po dodaniu wentylatorów po obu stronach cały moduł zajmuje ponad 10 cm przestrzeni. W konstrukcji Enthoo Pro 2 nie trzeba więc za bardzo kontrolować odległość od karty graficznej, okablowania, zasilacza i pozostałych elementów. Równie ważne jest takie poprowadzenie węży, aby nie były nadmiernie zagięte, naprężone ani dociskane przez inne podzespoły.

Znaczenie prawidłowego montażu bloków wodnych

Wydajność custom loopa zależy nie tylko od liczby radiatorów i wentylatorów. Nawet bardzo rozbudowany układ nie będzie pracował prawidłowo, jeżeli bloki wodne zostaną zamontowane niedokładnie. Przy montażu bloku procesora istotne jest równomierne dokręcenie konstrukcji i uzyskanie właściwego kontaktu z powierzchnią procesora. Nierównomierny docisk może prowadzić do pogorszenia temperatur, mimo że sam obieg cieczy działa prawidłowo. Jeszcze więcej uwagi wymaga montaż bloku na karcie graficznej. Fabryczny system chłodzenia musi zostać całkowicie zdemontowany. Następnie trzeba odpowiednio przygotować powierzchnię rdzenia oraz poprawnie rozmieścić termopady na pamięciach i elementach sekcji zasilania. Grubość, położenie i docisk termopadów mają bezpośrednie znaczenie dla temperatur poszczególnych elementów karty. Nieprawidłowy montaż może pogorszyć kontakt rdzenia z blokiem lub spowodować niedostateczne chłodzenie pamięci. Dlatego instalacja pełnego bloku wodnego na tak drogiej karcie graficznej powinna być przeprowadzona bardzo dokładnie, bez pośpiechu i zgodnie z dokumentacją producenta.

Napełnianie i odpowietrzanie układu

Po zakończeniu montażu pętla musi zostać napełniona chłodziwem i dokładnie odpowietrzona. Na początku pompa nie może pracować bez cieczy. Zbiornik jest więc stopniowo uzupełniany, a pompa uruchamiana na krótkie cykle, aby przepompować chłodziwo do kolejnych części układu. Proces powtarza się do momentu, w którym cała pętla zostanie wypełniona. Przy dwóch radiatorach, pełnym bloku karty graficznej i wielu połączeniach w układzie mogą pozostać pęcherzyki powietrza. Część z nich zatrzymuje się w radiatorach, blokach lub górnych fragmentach przewodów. Odpowietrzanie może wymagać delikatnego przechylania obudowy w różnych kierunkach, zmiany prędkości pompy oraz wielokrotnego uzupełniania poziomu chłodziwa w zbiorniku. Nie należy tego procesu przyspieszać. Powietrze pozostające w układzie może powodować hałas, zmniejszać przepływ oraz pogarszać wymianę ciepła. Dopiero po prawidłowym odpowietrzeniu można ocenić rzeczywistą kulturę pracy pompy i całego chłodzenia.

Kontrola szczelności przed uruchomieniem komputera

Jednym z najważniejszych etapów każdej realizacji custom loop jest kontrola szczelności. Przed normalnym uruchomieniem zestawu należy upewnić się, że wszystkie złączki są prawidłowo dokręcone, węże zostały poprawnie osadzone, a żaden element nie wykazuje oznak przecieku. Szczególną uwagę trzeba zwrócić na połączenia przy blokach wodnych, radiatorach, pompie i zbiorniku. Warto również kontrolować miejsca, w których na wąż może działać dodatkowe naprężenie. Test szczelności przeprowadzamy z wykorzystaniem manometra przez okres 24 godzin. Przy tak rozbudowanym i kosztownym zestawie nie ma miejsca na pomijanie tego etapu. Dopiero po potwierdzeniu, że obieg jest szczelny, można rozpocząć właściwą konfigurację sterowania, testy temperatur oraz regulację prędkości pompy i wentylatorów.

Strojenie układu po zakończeniu montażu

Gotowy custom loop wymaga jeszcze odpowiedniej konfiguracji. Maksymalna prędkość pompy i wentylatorów nie zawsze oznacza najlepszy sposób działania. Po przekroczeniu pewnego poziomu dodatkowy wzrost przepływu lub obrotów może przynosić niewielką poprawę temperatur, jednocześnie znacząco zwiększając hałas. Dlatego po uruchomieniu układu warto sprawdzić jego zachowanie w różnych scenariuszach:

- podczas pracy bez dużego obciążenia,
- podczas obciążenia procesora,
- podczas obciążenia karty graficznej,
- podczas jednoczesnego obciążenia CPU i GPU,
- podczas długotrwałej pracy,
- podczas grania w wysokiej rozdzielczości.

Na podstawie wyników tworzymy krzywe pracy pompy i wentylatorów. Celem nie jest uzyskanie możliwie najniższej temperatury za wszelką cenę, ale znalezienie równowagi pomiędzy temperaturą, stabilnością i poziomem hałasu. Duża powierzchnia radiatorów daje tutaj spore możliwości. Przy lekkiej pracy wentylatory mogą obracać się bardzo wolno, a ich prędkość może zwiększać się stopniowo dopiero wraz ze wzrostem temperatury cieczy.

Custom loop jako element profesjonalnej stacji roboczej

W tej realizacji chłodzenie wodne nie jest dodatkiem mającym jedynie poprawić wygląd komputera. Zostało zaprojektowane jako integralna część profesjonalnej stacji roboczej. Dwa radiatory 360 mm, gruby model UT60 pracujący w konfiguracji push-pull, pompa D5, pełne bloki na procesorze i karcie graficznej oraz trzynaście wentylatorów tworzą układ przygotowany na duże i długotrwałe obciążenia. Jednocześnie zastosowanie kontrolera Aquacomputer OCTO pozwala zarządzać całym systemem w sposób znacznie bardziej precyzyjny niż przy wykorzystaniu podstawowych złączy wentylatorów na płycie głównej. Elastyczne węże ułatwiają serwisowanie, a duża obudowa zapewnia przestrzeń potrzebną do rozmieszczenia wszystkich komponentów. Ciemna kolorystyka podkreśla techniczny i użytkowy charakter zestawu.

Wydajność ważniejsza od efektów wizualnych

Wiele komputerów z custom loopem powstaje z myślą o ekspozycji. Stosuje się przezroczyste rurki, intensywne kolory chłodziwa, rozbudowane podświetlenie oraz skomplikowane, geometryczne prowadzenie przewodów. Tutaj założenia były inne. Klientowi nie zależało na widowiskowym wyglądzie. Początkowo komputer miał zostać złożony nawet w obudowie bez szklanego panelu. Ostatecznie wybrana została wersja TG, ale podświetlenie pozostanie wyłączone podczas normalnego użytkowania. Z tego względu zastosowanie czarnych, miękkich węży było bardziej uzasadnione niż budowa pętli ze sztywnych rurek. Układ jest praktyczny, czytelny i łatwiejszy do późniejszej obsługi. To dobry przykład pokazujący, że customowe chłodzenie wodne nie musi być wyłącznie ozdobą. Może być przede wszystkim funkcjonalnym rozwiązaniem dla bardzo wydajnego komputera.

Podsumowanie realizacji

Najważniejszym elementem tej realizacji jest nie sama obecność chłodzenia wodnego, ale sposób, w jaki cały układ został dopasowany do zastosowanych podzespołów. Intel Core Ultra 9 285K oraz MSI GeForce RTX 5090 SUPRIM SOC zostały objęte wspólnym obiegiem custom loop. Za odbieranie ciepła odpowiadają bloki EK-Quantum Velocity2 oraz EK-Quantum Vector3 Suprim. Ciepło trafia następnie do dwóch miedzianych radiatorów 360 mm. Dolny NexXxoS UT60 został wyposażony w sześć wentylatorów pracujących w konfiguracji push-pull, natomiast na górze znalazł się cieńszy NexXxoS HPE-30. Łącznie w komputerze pracuje trzynaście wentylatorów Noctua NF-A12x25 chromax.black, a za zarządzanie ich pracą odpowiada Aquacomputer OCTO. Centralnym punktem układu jest natomiast EK-Quantum Kinetic3 FLT 360 z pompą D5. Czarne węże i ciemne chłodziwo dopełniają stonowaną stylistykę całego zestawu. Nie jest to konstrukcja podporządkowana podświetleniu i efektownym zdjęciom. To przede wszystkim potężny, funkcjonalny układ chłodzenia zaprojektowany z myślą o wymagającej stacji roboczej i długotrwałej pracy pod dużym obciążeniem.
