Chłodzenie wodne custom loop - co to jest i jak działa?
Chłodzenie wodne custom loop to indywidualnie projektowany układ chłodzenia cieczą, w którym dobieramy osobno blok wodny procesora, blok karty graficznej, pompę, rezerwuar, chłodnice, wentylatory, przewody, złączki oraz płyn. W przeciwieństwie do gotowego chłodzenia AIO nie jest to fabrycznie zamknięty zestaw, lecz system przygotowany pod konkretną konfigurację komputera, obudowę oraz oczekiwania dotyczące temperatur, głośności i wyglądu.
W naszych realizacjach custom loop projektujemy jako kompletny układ, a nie zbiór przypadkowo dobranych elementów. Bierzemy pod uwagę pobór energii procesora i karty graficznej, dostępną powierzchnię chłodnic, przepływ powietrza w obudowie, sposób prowadzenia rurek oraz możliwość późniejszego serwisowania komputera. Custom loop może chłodzić sam procesor, ale jego największy potencjał wykorzystujemy wtedy, gdy do tego samego obiegu włączamy również kartę graficzną. W wydajnych komputerach pozwala to przenieść ciepło z CPU i GPU do dużych chłodnic zamontowanych w obudowie.
Takie chłodzenie wymaga jednak odpowiedniego zaprojektowania, montażu, napełnienia, odpowietrzenia oraz przeprowadzenia testu szczelności. Dlatego w naszej ofercie wykonujemy również profesjonalny montaż custom loop, wraz z doborem elementów i przygotowaniem układu do bezpiecznej pracy.
Czym jest ten custom loop?
Określenie custom loop oznacza indywidualnie zbudowany obieg chłodzenia cieczą. Płyn stale krąży pomiędzy blokami wodnymi, chłodnicami, pompą i rezerwuarem, odbierając energię cieplną z podzespołów i przekazując ją do chłodnic.Przykładowy układ może przebiegać w następujący sposób:
rezerwuar → pompa → blok CPU → blok GPU → chłodnica → rezerwuar.
Nie oznacza to jednak, że taka kolejność jest zawsze obowiązkowa. W prawidłowo działającym układzie temperatura cieczy stosunkowo szybko się wyrównuje. Znacznie ważniejsze jest zapewnienie pompie stałego dopływu płynu oraz takie poprowadzenie obiegu, aby był możliwie prosty, estetyczny i łatwy w późniejszym serwisowaniu. Podczas projektowania naszych custom loopów właśnie pod tym kątem rozmieszczamy poszczególne elementy. Nie komplikujemy obiegu tylko po to, aby zachować teoretycznie idealną kolejność CPU, GPU i chłodnic, jeżeli wymagałoby to zastosowania wielu dodatkowych adapterów i niepotrzebnie długich odcinków przewodów.
Jak działa chłodzenie wodne custom loop?
Zadaniem custom loopa nie jest wytwarzanie zimna. Układ transportuje energię cieplną z procesora i karty graficznej do miejsca, w którym można ją skutecznie oddać do otoczenia. Procesor podczas pracy generuje ciepło. Przez pastę termoprzewodzącą energia trafia do podstawy bloku wodnego, wewnątrz którego znajdują się bardzo drobne kanały oraz mikrożebra. Przepływająca przez blok ciecz odbiera ciepło i transportuje ją dalej. Jeżeli w obiegu znajduje się również karta graficzna, ten sam płyn przepływa przez blok GPU i odbiera kolejną porcję ciepła. Pompa odpowiada za utrzymanie ciągłego przepływu w całym układzie. Podgrzana ciecz dociera następnie do chłodnic, gdzie ciepło przekazywane jest do metalowych kanałów i finów. Wentylatory wymuszają przepływ powietrza przez chłodnicę i ostatecznie odprowadzają ciepło poza układ. Schłodzony płyn wraca następnie do obiegu i proces zaczyna się od początku.
Temperatura cieczy w custom loopie
W dobrze wykonanym układzie płyn nie jest zimny przed procesorem i bardzo gorący zaraz po jego opuszczeniu. Ciecz krąży w obiegu na tyle szybko, że różnice temperatur pomiędzy poszczególnymi jego fragmentami są stosunkowo niewielkie. Znacznie bardziej interesuje nas temperatura całej cieczy względem temperatury powietrza w pomieszczeniu. Jeżeli temperatura płynu rośnie zbyt mocno, problemu nie rozwiązujemy poprzez zmianę kolejności CPU i GPU. W pierwszej kolejności sprawdzamy powierzchnię chłodnic, prędkość wentylatorów, przepływ powietrza przez obudowę oraz ogólną ilość ciepła, którą układ musi odprowadzić. Dlatego przy projektowaniu custom loopa dobieramy chłodnice do rzeczywistego obciążenia procesora i karty graficznej, a nie wyłącznie do tego, ile radiatorów fizycznie zmieści się w obudowie.

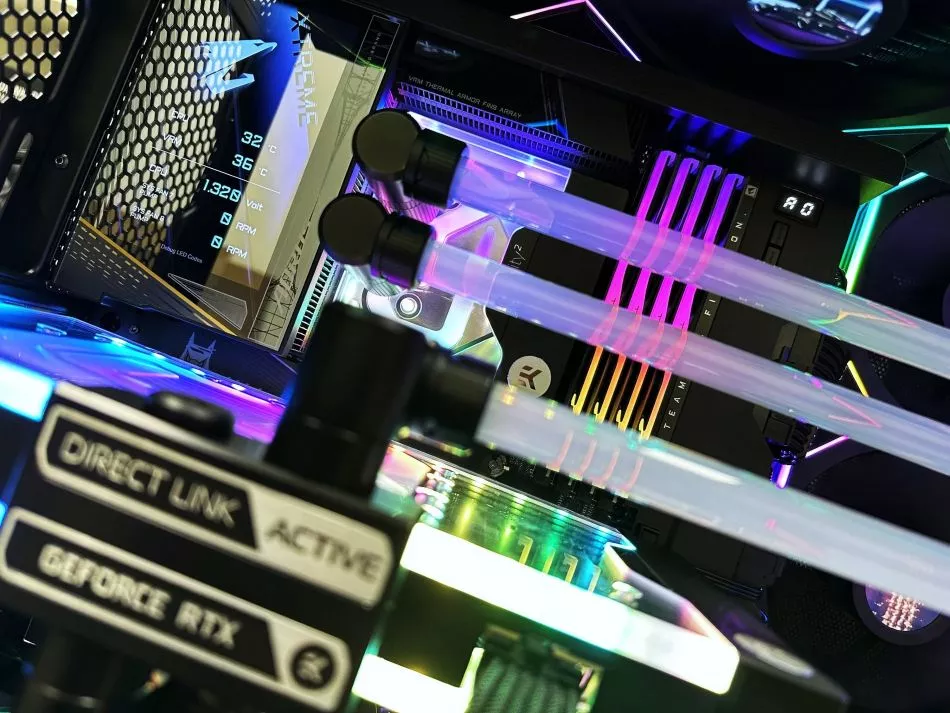

Blok wodny procesora
Blok CPU jest elementem odpowiedzialnym za odbieranie ciepła bezpośrednio z procesora. Jego podstawa przylega do rozpraszacza ciepła CPU poprzez warstwę odpowiednio nałożonej pasty termoprzewodzącej. Wewnątrz bloku znajdują się mikrokanaliki zwiększające powierzchnię kontaktu przepływającego płynu z metalem. Podczas montażu zwracamy uwagę nie tylko na sam model bloku, ale również jego kompatybilność z konkretną podstawką procesora, prawidłowy docisk oraz kierunek przepływu, jeżeli producent określa port wejściowy i wyjściowy. Sam bardzo drogi blok nie zagwarantuje niskiej temperatury procesora, jeżeli pozostałe elementy układu zostały źle dobrane. Custom loop zawsze należy traktować jako całość.

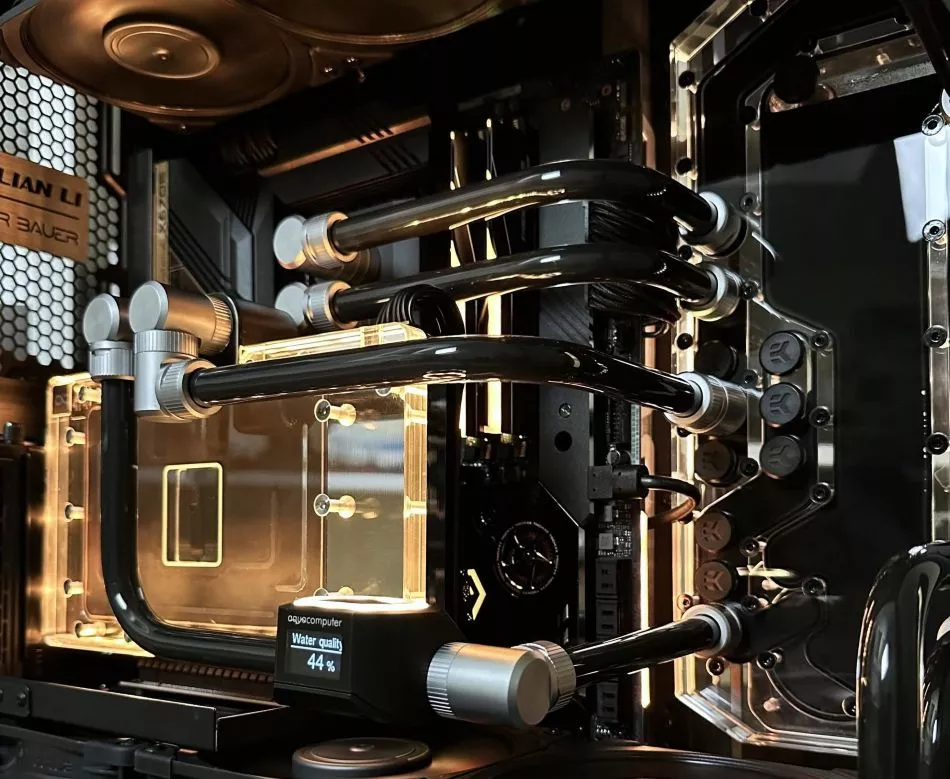

Blok wodny karty graficznej
Jedną z największych zalet custom loopa jest możliwość chłodzenia karty graficznej. W tym celu demontujemy fabryczny radiator GPU i zastępujemy go dedykowanym blokiem wodnym. W konstrukcjach full-cover chłodzenie obejmuje nie tylko sam rdzeń graficzny, lecz również pozostałe elementy przewidziane przez producenta bloku, między innymi pamięci oraz sekcję zasilania. W przypadku GPU bardzo ważna jest dokładna kompatybilność. Dwie karty wykorzystujące ten sam układ graficzny mogą mieć zupełnie inne PCB. Blok przeznaczony do jednego modelu RTX czy Radeon nie musi pasować do innej wersji tej samej karty. Dlatego przed wykonaniem custom loopa zawsze sprawdzamy dokładny model karty oraz zgodność konkretnego bloku wodnego z jej PCB. To jeden z elementów, przy którym nie warto kupować części „na oko”. Przy samym montażu równie ważne jest prawidłowe rozmieszczenie termopadów, ich odpowiednia grubość oraz właściwy docisk bloku.
Pompa, czyli serce custom loopa
Pompa odpowiada za wymuszenie obiegu cieczy przez wszystkie elementy systemu. Wraz ze wzrostem liczby bloków, chłodnic, adapterów i złączek rośnie opór hydrauliczny układu. Pompa musi zapewnić odpowiedni przepływ również wtedy, gdy obieg staje się bardziej rozbudowany. W custom loopach często wykorzystujemy pompy klasy D5 lub DDC. Wybór pomiędzy nimi zależy od konstrukcji komputera, dostępnego miejsca, charakterystyki całego układu oraz oczekiwanej kultury pracy. Bardzo ważną zasadą jest niedopuszczenie do pracy pompy na sucho. Podczas pierwszego napełniania kontrolujemy więc poziom cieczy w rezerwuarze i uzupełniamy ją zanim pompa zacznie zasysać powietrze.

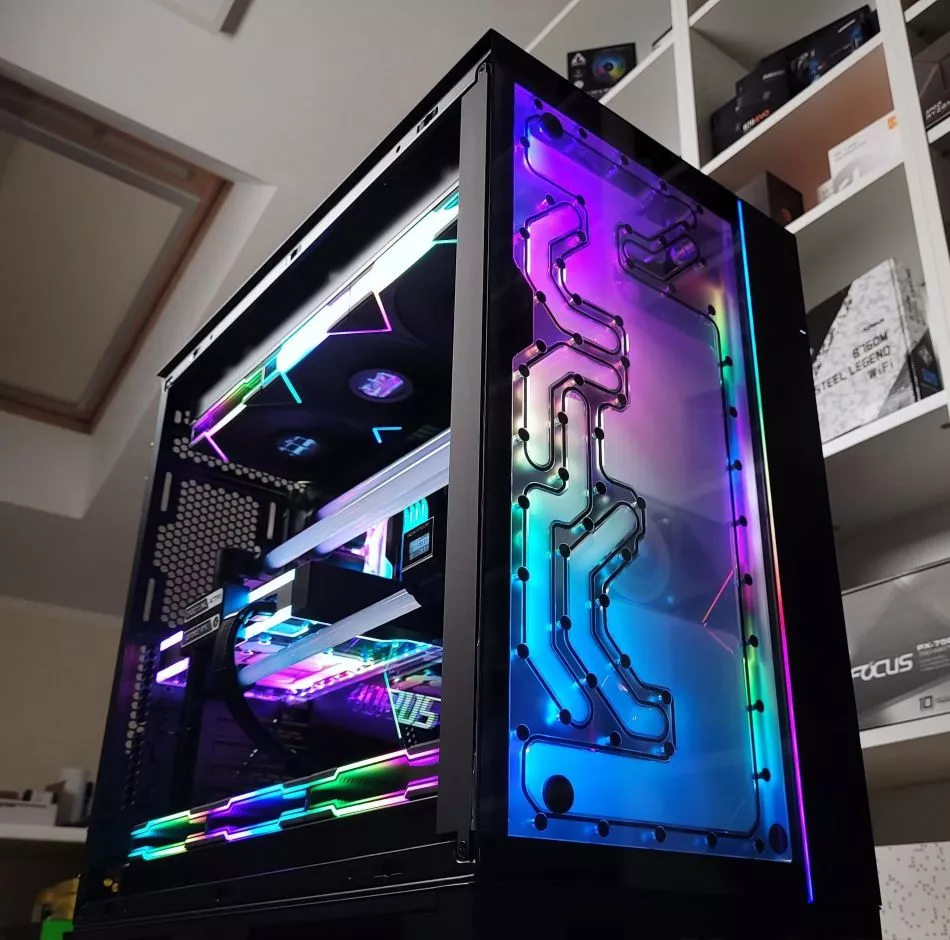

Rezerwuar albo distro plate
Rezerwuar przechowuje zapas płynu oraz znacznie ułatwia napełnianie i odpowietrzanie systemu. Może mieć klasyczną cylindryczną formę albo zostać zastąpiony distro plate, czyli płaskim elementem z wewnętrznymi kanałami prowadzącymi ciecz. Distro plate może być bardzo atrakcyjnym elementem wizualnym i pozwala uporządkować prowadzenie twardych rurek, ale nie zawsze jest najlepszym rozwiązaniem pod względem kosztu czy łatwości późniejszego serwisowania. Podczas projektowania dobieramy rozwiązanie do konkretnego komputera. W niektórych realizacjach klasyczny zestaw pompa + rezerwuar pozwala stworzyć prostszy i bardziej praktyczny układ niż rozbudowana distro plate.
Chłodnica, to tutaj oddawane jest ciepło
To chłodnica odpowiada za ostateczne przekazanie energii cieplnej z płynu do powietrza. Ciecz przepływa przez znajdujące się wewnątrz kanały, a ciepło przenoszone jest na dużą powierzchnię metalowych finów. Wentylatory wymuszają przepływ powietrza i umożliwiają oddanie energii poza układ. Przy custom loopie możemy zastosować jedną albo kilka chłodnic. Popularne są konstrukcje z radiatorami 360 oraz 420 mm, ale przy bardziej wymagających konfiguracjach możemy oczywiście łączyć kilka radiatorów w jednym obiegu. Przy ich doborze nie patrzymy wyłącznie na długość. Znaczenie ma również grubość chłodnicy, konstrukcja finów, zastosowane wentylatory oraz ilość miejsca pozostającego pomiędzy radiatorem a płytą główną, pamięciami czy innymi elementami komputera. Większa powierzchnia chłodnic pozwala przede wszystkim odprowadzać tę samą ilość energii przy niższych obrotach wentylatorów. Właśnie dlatego rozbudowany custom loop może łączyć bardzo wysoką wydajność z dobrą kulturą pracy.

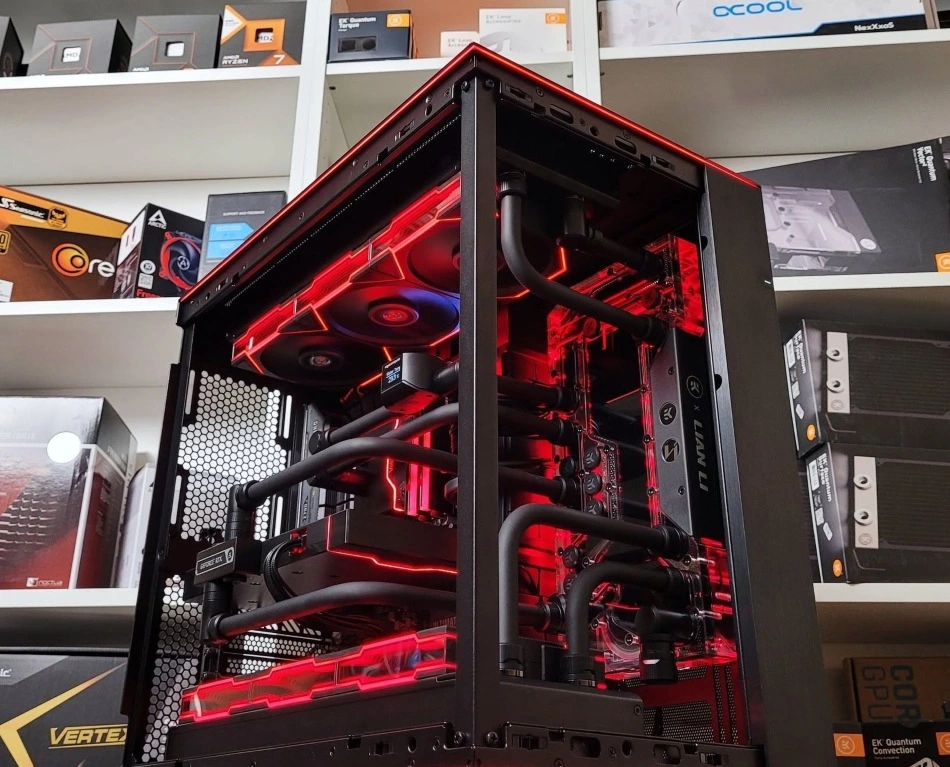

Wentylatory nadal są bardzo ważne
Chociaż mówimy o chłodzeniu wodnym, ostatecznie ciepło nadal musi zostać oddane do powietrza. Bez odpowiednio dobranych wentylatorów nawet bardzo duża chłodnica nie wykorzysta swojego potencjału. Do radiatorów dobieramy wentylatory dobrze radzące sobie z oporem stawianym przez gęsto rozmieszczone finy. W rozbudowanych custom loopach bardzo dobrym rozwiązaniem jest sterowanie ich prędkością na podstawie temperatury cieczy. Temperatura procesora może w ciągu sekundy gwałtownie wzrosnąć i opaść. Temperatura płynu zmienia się zdecydowanie wolniej. Dzięki temu wentylatory nie muszą co chwilę przyspieszać i zwalniać, a cały komputer pracuje ciszej oraz bardziej przewidywalnie. W naszych realizacjach możemy więc zastosować czujnik temperatury cieczy i na jego podstawie przygotować odpowiednią charakterystykę pracy wentylatorów.

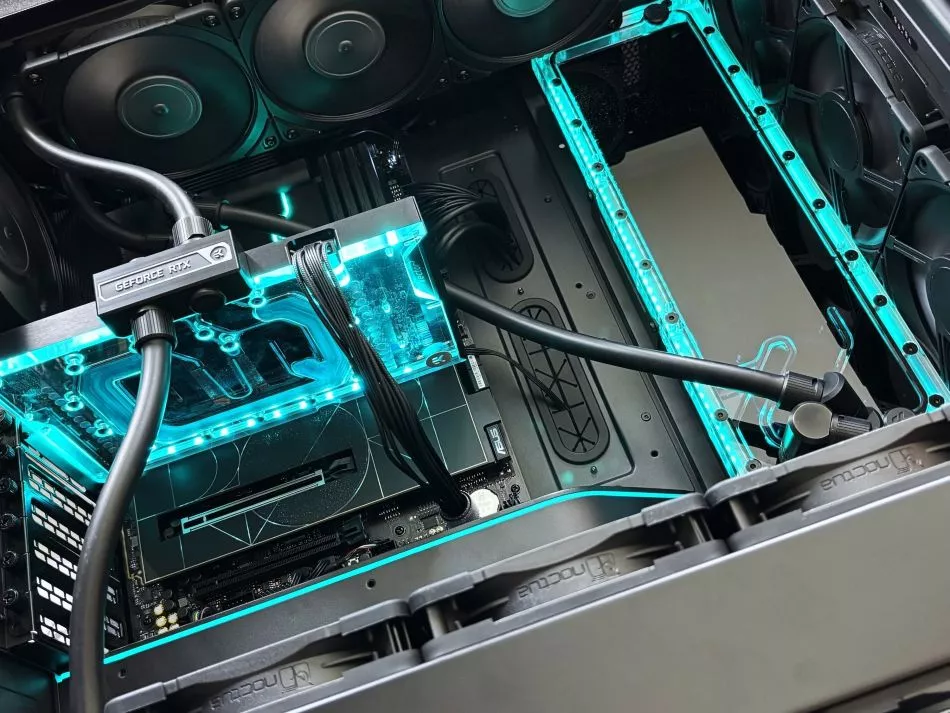

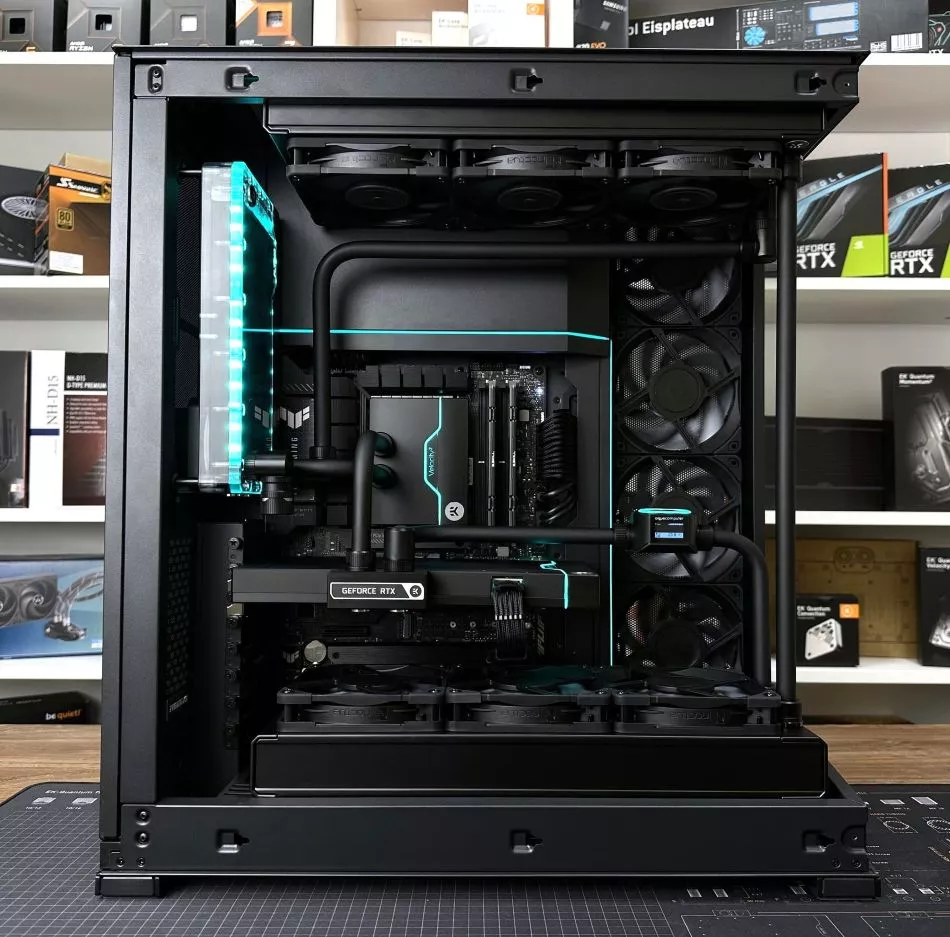

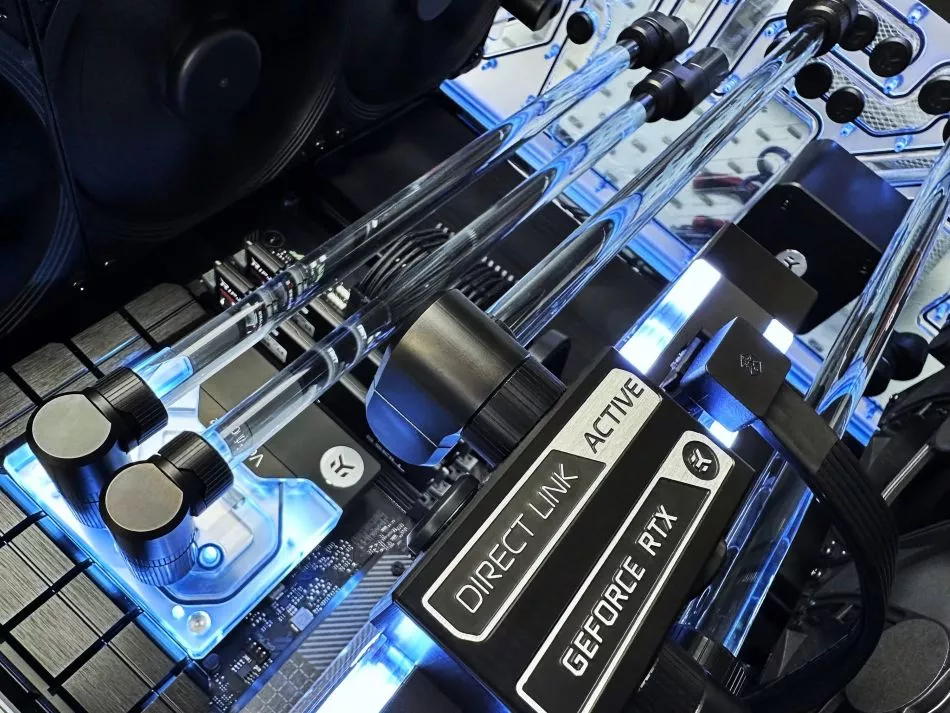

Rurki miękkie czy twarde?
Custom loop możemy zbudować zarówno na miękkich przewodach, jak i twardych rurkach. Miękkie przewody są łatwiejsze w montażu i późniejszym serwisowaniu. Dobrze sprawdzają się w komputerach roboczych oraz konfiguracjach, w których funkcjonalność ma większe znaczenie niż efekt wizualny. Twarde rurki pozwalają natomiast stworzyć bardzo uporządkowany i efektowny układ. Każdy odcinek trzeba jednak odpowiednio zmierzyć, dociąć, przygotować i wygiąć. Rodzaj rurek możemy więc dobrać do oczekiwanego wyglądu, budżetu oraz sposobu późniejszego użytkowania komputera.
Złączki i adaptery
Złączki są niewielkimi elementami, ale od ich poprawnego doboru w dużej mierze zależy szczelność całego systemu. Muszą być kompatybilne z rodzajem i wymiarem zastosowanych przewodów. Oprócz prostych złączek możemy wykorzystać adaptery 45 i 90 stopni, przedłużki, elementy obrotowe, trójniki oraz zawory. Nie staramy się jednak stosować dużej liczby adapterów tylko dlatego, że wyglądają efektownie. Każdy dodatkowy element zwiększa koszt, komplikuje obieg i tworzy kolejne połączenie, które musi pozostać szczelne. Już na etapie projektowania przewidujemy również sposób opróżniania układu. Zawór spustowy umieszczony w odpowiednim miejscu potrafi bardzo mocno ułatwić późniejszy serwis custom loopa.
Jaki płyn stosujemy w custom loopie?
Do chłodzenia nie stosujemy zwykłej wody z kranu. Zawarte w niej minerały i zanieczyszczenia mogą powodować powstawanie osadów oraz negatywnie wpływać na elementy układu. Najprostszym rozwiązaniem jest wysokiej jakości gotowy płyn przeznaczony do komputerowych systemów chłodzenia cieczą. Przy doborze zwracamy uwagę nie tylko na kolor. Liczy się przede wszystkim stabilność płynu, kompatybilność z materiałami wykorzystanymi w obiegu oraz dodatki zabezpieczające przed korozją i rozwojem biologicznym.

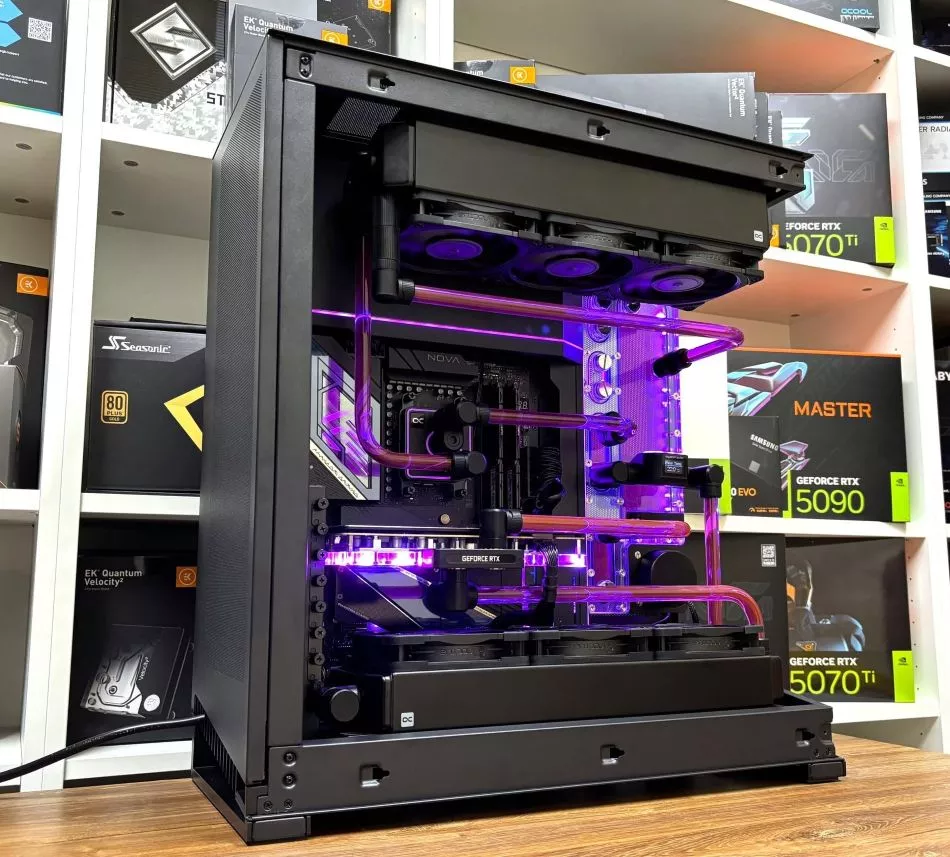

Czy custom loop musi chłodzić procesor i kartę graficzną?
Nie. Możemy przygotować układ chłodzący wyłącznie procesor. W praktyce jednak właśnie możliwość włączenia GPU do obiegu jest jedną z największych zalet pełnego custom loopa. Dotyczy to szczególnie wydajnych kart graficznych, których fabryczne chłodzenie podczas długotrwałego obciążenia musi odprowadzać znaczną ilość energii. Jeżeli chłodzimy jednocześnie CPU i GPU, dobieramy powierzchnię chłodnic do łącznego obciążenia obu podzespołów. Nie dokładamy bloku GPU do istniejącego układu bez sprawdzenia, czy zastosowane chłodnice nadal będą w stanie odpowiednio odprowadzić dodatkowe ciepło.
Test szczelności custom loopa
Test szczelności jest jednym z najważniejszych etapów montażu. Nie zakładamy, że skoro wszystkie złączki zostały dokręcone, układ na pewno jest szczelny. Kontrolujemy każde połączenie, bloki, chłodnice, rezerwuar oraz pozostałe elementy obiegu. W zależności od zastosowanych podzespołów możemy przeprowadzić 24 godzinną próbę ciśnieniową jeszcze przed napełnieniem układu, a następnie kontrolować system podczas pracy pompy z płynem przez dodatkowe 24 godziny pod manometrem. Dopiero po upewnieniu się, że cały custom loop jest szczelny i poprawnie odpowietrzony, uruchamiamy kompletny komputer. Właśnie dlatego profesjonalny montaż custom loopa to znacznie więcej niż samo połączenie kilku rurek ze złączkami.
Czy custom loop może przeciekać?
Tak, dlatego tak duże znaczenie ma jakość montażu i test szczelności. Potencjalnym miejscem problemu może być źle osadzona rurka, uszkodzony O-ring, nieprawidłowo dobrana złączka, poluzowany adapter albo element uszkodzony podczas montażu. Przy twardych rurkach znaczenie ma również prawidłowe przygotowanie końców. Muszą zostać równo docięte, odpowiednio obrobione i wsunięte do właściwej głębokości w złączkę. W naszej usłudze po wykonaniu układu sprawdzamy jego szczelność przed przekazaniem gotowego komputera.

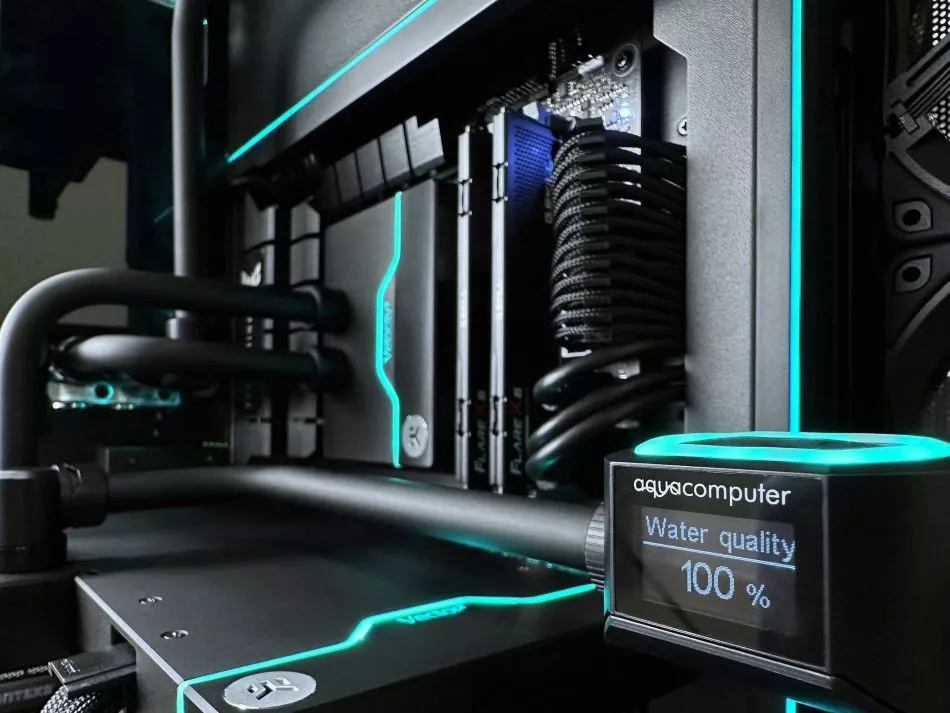

Custom loop wymaga serwisu
Custom loop nie jest rozwiązaniem całkowicie bezobsługowym. Z czasem należy kontrolować poziom oraz stan płynu, wygląd przewodów, bloków, uszczelek i pozostałych elementów systemu. W zależności od zastosowanego chłodziwa potrzebna jest również jego okresowa wymiana. Podczas serwisu możemy opróżnić układ, wyczyścić elementy wymagające konserwacji, sprawdzić połączenia, zalać układ środkami czyszczącymi z pozostawieniem w ciągłej pracy przez ilość godzin wskazaną przez producenta środka czyszczącego, a następnie ponownie napełnić i odpowietrzyć system. Z tego względu już podczas pierwszego projektu staramy się przewidzieć późniejszą obsługę komputera. Dobrze umieszczony zawór spustowy czy odpowiedni dostęp do rezerwuaru potrafią bardzo ułatwić każdą kolejną czynność serwisową.
Jakie są największe zalety custom loopa?
Największą zaletą jest pełna możliwość dopasowania systemu chłodzenia do konkretnego zestawu. Możemy chłodzić jednocześnie procesor i kartę graficzną, zastosować kilka dużych chłodnic oraz dopasować prędkość wentylatorów do temperatury cieczy. W odpowiednio zaprojektowanym układzie pozwala to skutecznie odprowadzać dużą ilość energii przy stosunkowo niskich obrotach wentylatorów. Custom loop daje również ogromne możliwości wizualne. Możemy dopasować rurki, złączki, bloki i distro plate do wyglądu całego zestawu, tworząc projekt przygotowany pod konkretną obudowę. Dla nas wygląd nigdy nie powinien jednak zastępować poprawności technicznej. Najpierw projektujemy układ tak, aby działał prawidłowo i był możliwy do późniejszego serwisowania, a dopiero w tych ramach dopracowujemy jego estetykę.
Profesjonalny montaż custom loop - kiedy warto zlecić go nam?
Budowa chłodzenia wodnego wymaga jednocześnie wiedzy o kompatybilności podzespołów, przepływie cieczy, odprowadzaniu ciepła, prowadzeniu przewodów i bezpiecznym montażu. W ramach naszej usługi możemy dobrać elementy pod konkretną konfigurację, zaplanować powierzchnię chłodnic, sprawdzić kompatybilność bloku z kartą graficzną oraz przygotować przebieg całego obiegu. Następnie wykonujemy montaż, przygotowujemy przewody, napełniamy i odpowietrzamy układ oraz przeprowadzamy kontrolę szczelności. Możemy przygotować zarówno bardziej praktyczny system na miękkich przewodach, jak i rozbudowany custom loop na twardych rurkach z chłodzeniem procesora oraz karty graficznej. Przy takim projekcie liczy się dla nas nie tylko efekt wizualny. Zależy nam również na tym, aby układ miał odpowiednią wydajność, był możliwie cichy, poprawnie wykonany i możliwy do późniejszego serwisowania.
Jeżeli chcesz zlecić nam montaż chłodzenia wodnego custom loop lub potrzebujesz pomocy w doborze odpowiednich podzespołów, skontaktuj się z nami mailowo pod adresem pomoc@proline.pl Możesz również skorzystać z formularza kontaktowego dostępnego na naszej stronie. W wiadomości warto podać konfigurację komputera, model obudowy oraz informację, czy custom loop ma chłodzić procesor, kartę graficzną czy oba podzespoły. Na tej podstawie łatwiej będzie nam ocenić możliwości montażu i dobrać odpowiednie rozwiązanie.
Sprawdź również
Komputer z chłodzeniem wodnym Custom Loop. Montaż chłodzenia cieczą.
Profesjonalny custom loop na RTX 5090. Chłodzenie wodne bez kompromisów
Chłodzenie wodne custom loop w obudowie Lian Li EVO - projekt "Red Devil"
Jaki komputer do gier w 4K? Top 10 najlepszych zestawów PC
Jaki komputer do gier w 1440p? Ranking najlepszych PC 2026
Jaki komputer do gier 1080p w 2026? Najlepsze PC do Full HD
Jaki jest najlepszy procesor do gier? Ranking 2026
Jaki procesor do gier w 1440p (QHD)? Jaki CPU wybrać w 2026 roku?
Jaki procesor do gier w 1080p (Full HD)? Jaki CPU wybrać do grania w 2026 | FAQ
Wszystkie poradniki
Czy warto zdecydować się na custom loop?
Jeżeli zależy nam przede wszystkim na prostocie i niskim koszcie, chłodzenie powietrzne albo dobre AIO będzie wystarczające. Jeżeli jednak budujemy wydajny komputer i chcemy chłodzić jednocześnie CPU oraz GPU, zastosować dużą powierzchnię chłodnic, ograniczyć obroty wentylatorów i stworzyć indywidualny projekt, custom loop daje znacznie większe możliwości. Najważniejszy jest prawidłowy projekt całego systemu. Dobry blok CPU nie pomoże przy zbyt małej powierzchni chłodnic. Mocna pompa nie naprawi źle przygotowanych połączeń, a efektowne twarde rurki nie zastąpią prawidłowego testu szczelności. Dlatego przy realizacji custom loopa patrzymy na komputer jako na jeden kompletny system. Dobieramy bloki do CPU i GPU, powierzchnię chłodnic do ilości generowanego ciepła, pompę do oporu całego obiegu, a przewody oraz złączki tak, aby układ był zarówno estetyczny, jak i funkcjonalny. W efekcie otrzymujemy chłodzenie przygotowane pod konkretny komputer, a nie uniwersalny zestaw, który musi pasować do każdej konfiguracji. I właśnie to jest największą przewagą dobrze zaprojektowanego custom loopa.
