• Typ: Typ 2
• Układ sieci: TN
• Bieguny: 3+N/PE
• Znamionowe napięcie AC (Un): 230 V
• Maksymalne napięcie trwałej pracy AC (Uc): 275 V
• Poziom ochrony (Up): 1,3 kV
• Znamionowy prąd wyładowczy (In, 8/20 µs): 40 kA (wartość szczytowa)
• Sposób montażu: Szyna DIN 35 mm
• Rozmiar: 4 moduły
• Sygnalizacja zadziałania: Optyczna (na urządzeniu)

Wprowadzenie i Cel Ochrony

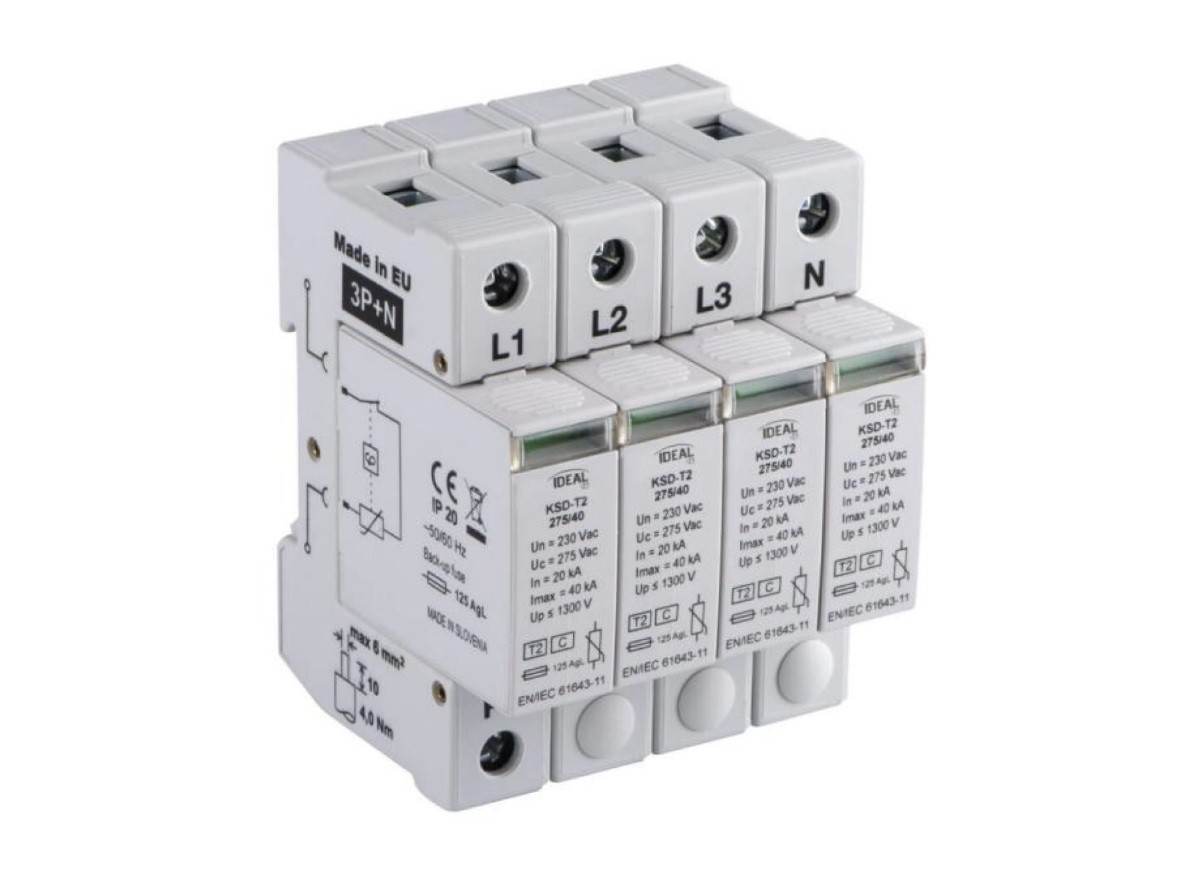

Prezentowany produkt to wysokiej jakości ogranicznik przepięć, sklasyfikowany jako Typ 2, stanowiący niezbędny element ochrony instalacji elektrycznych niskiego napięcia. Jego podstawowym zadaniem jest zabezpieczanie urządzeń przed szkodliwymi skutkami przepięć indukowanych, atmosferycznych (uderzenia pośrednie) oraz przepięć łączeniowych, które mogą powstać w sieci energetycznej.

Przeznaczenie i Konfiguracja Sieci

Urządzenie zostało specjalnie zaprojektowane do efektywnej pracy w powszechnie stosowanych sieciach o układzie TN, zapewniając ochronę w konfiguracji biegunów 3+N/PE. Taka konstrukcja gwarantuje kompleksowe zabezpieczenie zarówno przewodów fazowych, jak i przewodu neutralnego względem przewodu ochronnego.

Kluczowe Parametry Elektryczne i Ochronne

Kluczowym parametrem definiującym skuteczność ogranicznika jest poziom ochrony napięciowej (Up), który dla tego modelu wynosi 1,3 kV. Oznacza to, że napięcie pojawiające się za ogranicznikiem podczas zadziałania nie przekroczy tej wartości, chroniąc wrażliwą elektronikę podłączoną do instalacji. Znamionowe napięcie pracy w sieci AC to standardowe 230 V. Istotną cechą jest również maksymalne napięcie trwałej pracy (Uc) wynoszące 275 V AC, co świadczy o odporności urządzenia na długotrwałe, niewielkie przekroczenia napięcia nominalnego bez ryzyka uszkodzenia czy niepotrzebnego zadziałania.

Zdolność Odprowadzania Prądów Udarowych

Ogranicznik charakteryzuje się imponującą zdolnością do odprowadzania prądów udarowych. Jego znamionowy prąd wyładowczy (In), mierzony przy standardowej fali udarowej 8/20 ľs, osiąga wartość szczytową 40 kA. Jest to miara zdolności urządzenia do wielokrotnego radzenia sobie z typowymi przepięciami występującymi w instalacjach.

Montaż i Wymiary

Montaż urządzenia jest niezwykle prosty i standardowy, przewidziany na szynę montażową DIN o szerokości 35 mm, powszechnie stosowaną w rozdzielnicach elektrycznych. Kompaktowa budowa, zajmująca 4 standardowe moduły na szynie, pozwala na łatwą integrację nawet w ograniczonych przestrzeniach.

Sygnalizacja Stanu Pracy

Urządzenie wyposażono w czytelną, optyczną sygnalizację stanu zadziałania bezpośrednio na obudowie. Umożliwia to szybką, wizualną kontrolę poprawności działania ogranicznika i informuje o ewentualnej konieczności wymiany wkładki (jeśli jest to model z wymiennymi wkładkami - co nie jest tu sprecyzowane, ale sygnalizacja najczęściej dotyczy stanu wkładek warystorowych).

Brak Funkcji Dodatkowych i Wymagania Instalacyjne

Warto zaznaczyć, że ten model nie posiada wbudowanego styku do zdalnej sygnalizacji, co oznacza, że informacja o jego stanie nie może być automatycznie przekazana do systemu nadzoru. Ponadto, ogranicznik nie ma zintegrowanego dobezpieczenia, dlatego zgodnie z zasadami instalacji, wymaga zastosowania odpowiedniego zabezpieczenia nadprądowego (bezpiecznika topikowego lub wyłącznika nadprądowego) przed nim w obwodzie.

Klasyfikacja Produktu

Produkt identyfikowany jest kodem CN 85369001 oraz klasyfikacją PKWiU 27.12.23.0.
