Thermal Grizzly WireView GPU (TG-WV-H1N)

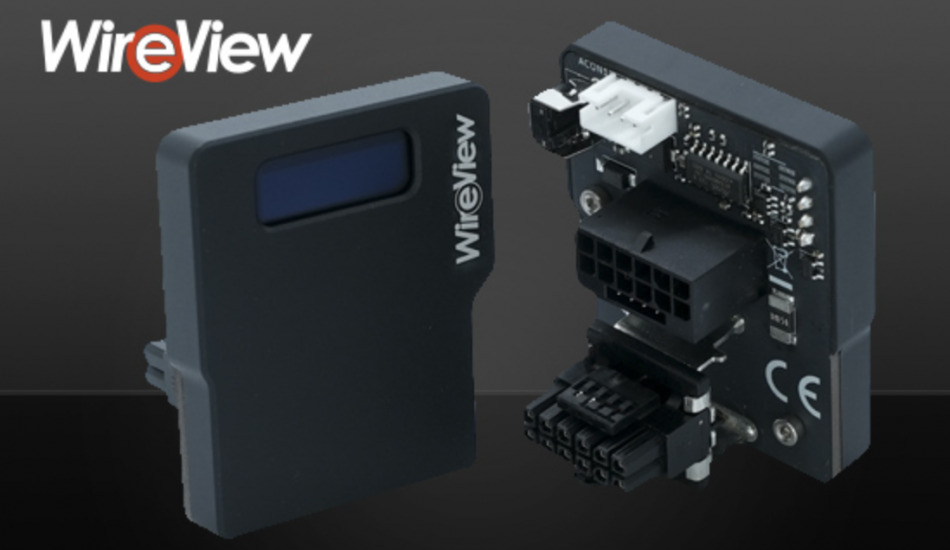

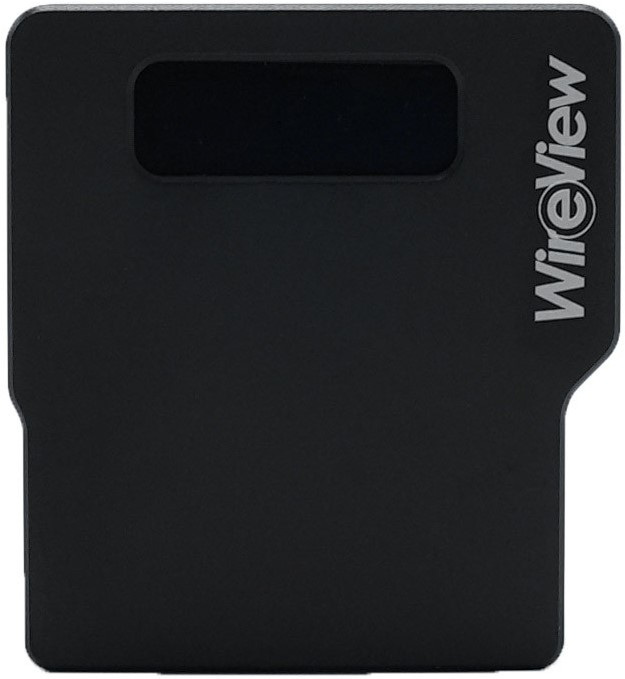

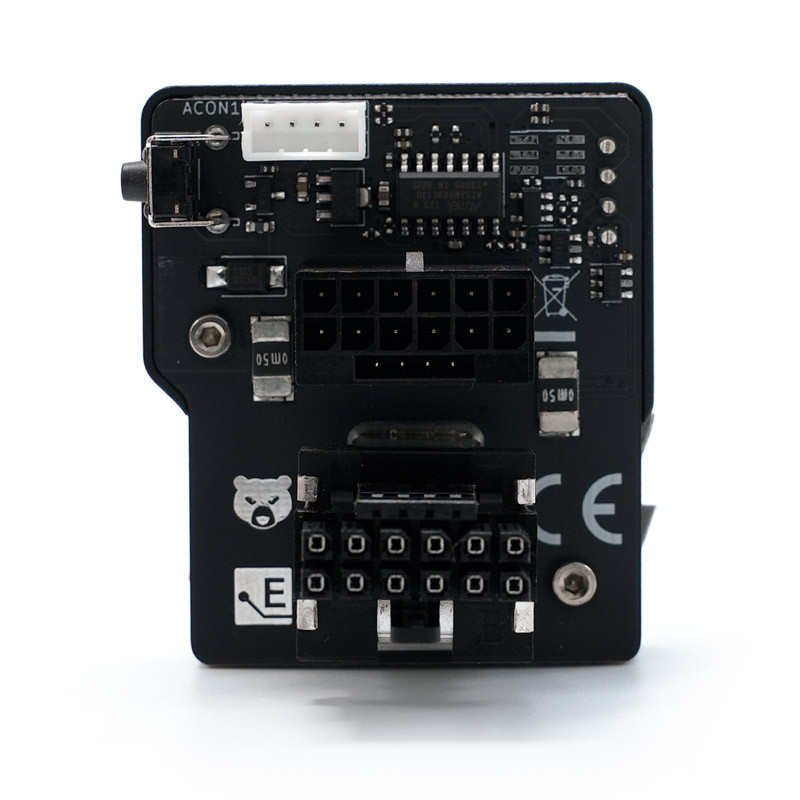

Thermal Grizzly WireView GPU, 1x 12VHPWR (Normal) to urządzenie do pomiaru i wyświetlania zmierzonych wartości, takich jak pobór mocy, napięcie i prąd kart rozszerzeń PCI, takich jak karty graficzne ze złączem zasilania 12VHPWR. Dodatkową zaletą jest konstrukcja adaptera w kształcie litery U, która pozwala na zoptymalizowane prowadzenie kabli w celu ich uporządkowania. Dane dotyczące zużycia energii są wyświetlane na wyświetlaczu OLED.

---

Do czego służy GPU WireView?

GPU WireView umożliwia pomiar zużycia energii przez karty graficzne i rejestruje te dane w celu określenia zużycia energii. Dane te można wykorzystać między innymi do określenia kosztów zasilania karty graficznej lub porównania zużycia energii z innymi kartami graficznymi. Jednocześnie pomiar zużycia energii może być wykorzystany do określenia zużycia energii przez karty graficzne w określonym czasie lub w określonych aplikacjach. Ponadto można określić szczytowe wartości poboru mocy, które mogą wystąpić podczas działania obecnych kart graficznych wysokiej klasy. GPU WireView pokazuje zmierzone wartości na wyświetlaczu OLED. Możesz przełączać się między wyświetlanymi wartościami za naciśnięciem jednego przycisku. Mogą być wyświetlane następujące wartości:

• Wyświetlanie aktualnego zużycia energii w watach [W]
• Prąd Pobór mocy w watach [W], prąd Napięcie w woltach [V], prąd Prąd w amperach [A]
• Minimalny i maksymalny pobór mocy w watach [W]
• Średnie zużycie energii w ciągu 60 sekund [Śred. W] i całkowite zużycie energii [E]

Po co miernik mocy dla karty graficznej?

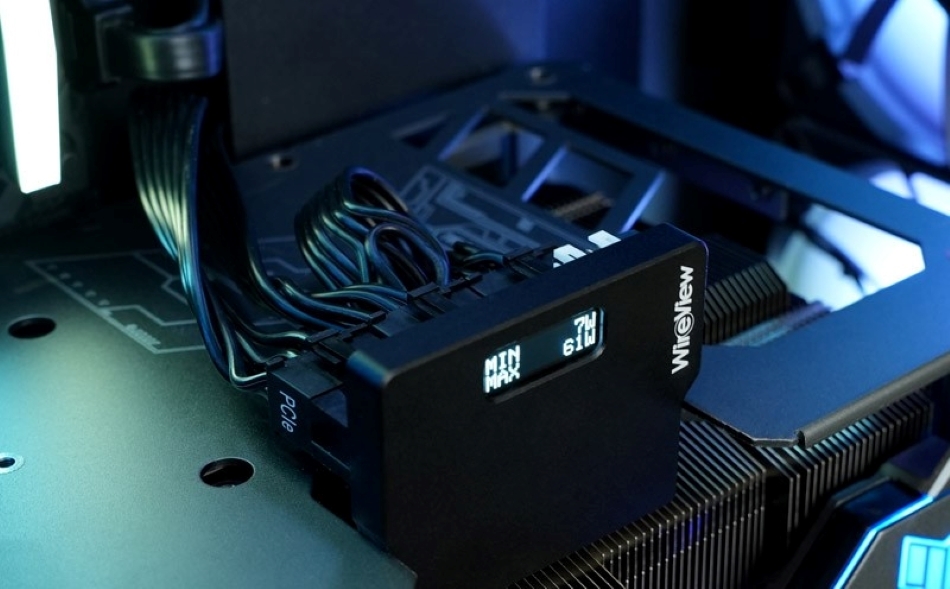

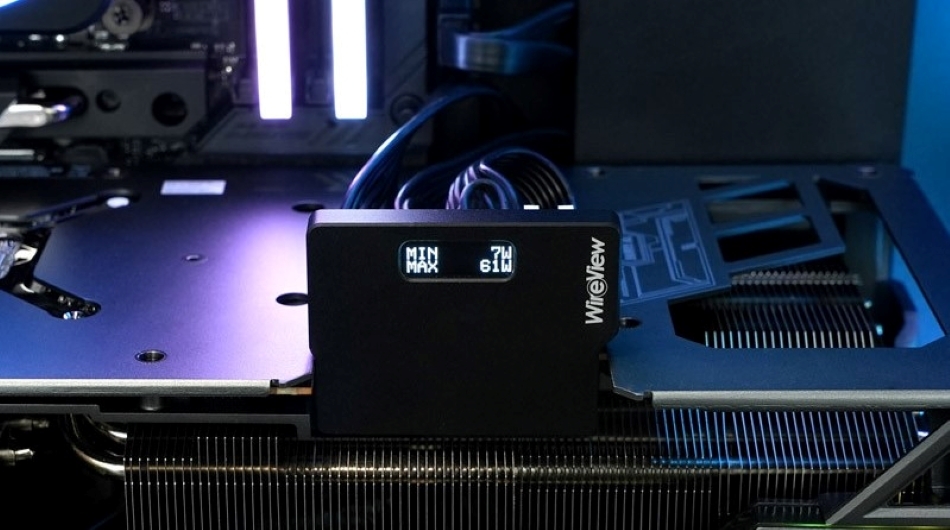

WireView GPU wyświetla zużycie energii przez kartę graficzną w czasie rzeczywistym. Jest to szczególnie interesujące dla ekstremalnych overclockerów i recenzentów sprzętu, ale jest również pomocne podczas testowania wydajności karty graficznej. Ponieważ do rejestrowania poboru mocy nie trzeba uruchamiać dodatkowego oprogramowania, pomiar ten nie wpływa na wyniki benchmarków. Podczas ręcznego podkręcania karty graficznej (np. za pomocą MSI Afterburner, ASUS GPU Tweak, EVGA Precision), zmiany wprowadzone w oprogramowaniu można sprawdzić bezpośrednio na wyświetlaczu OLED GPU WireView w postaci zmienionego poboru mocy. Oprócz wyświetlania zużycia energii w czasie rzeczywistym, GPU WireView zapisuje zmierzone dane wewnętrznie. Pozwala to na rejestrowanie średniego zużycia energii przez kartę graficzną w dłuższym okresie czasu. Pamięć można zresetować podczas pracy. Oprócz kart graficznych, inne karty rozszerzeń PCI są również kompatybilne z procesorem graficznym WireView, o ile mają odpowiednie połączenie zasilania 12VHPWR.

Rodzaje procesora graficznego WireView

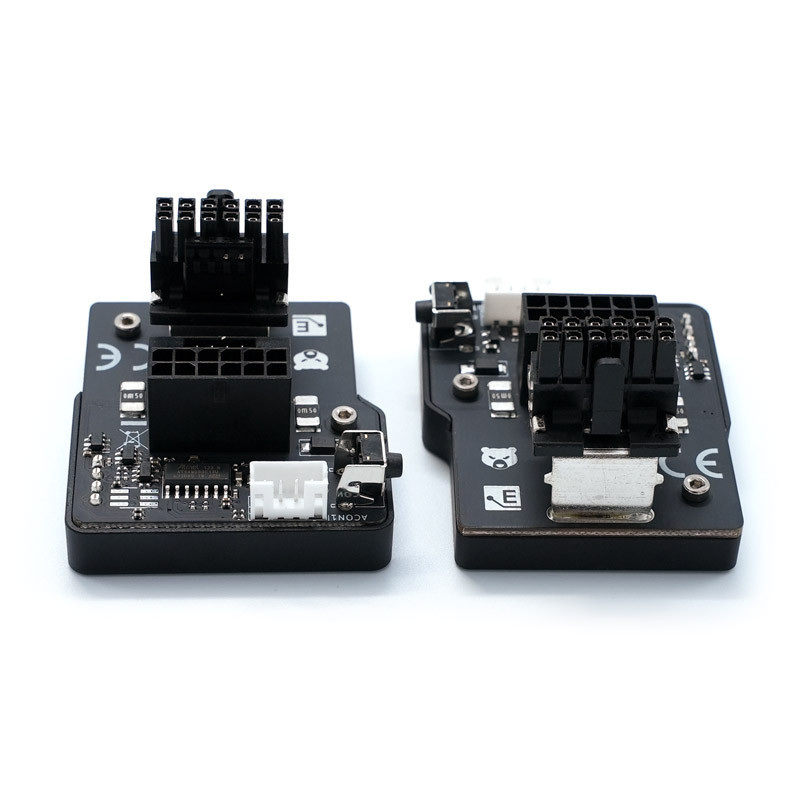

Niezależnie od typu i liczby złączy zasilania PCIe na karcie graficznej, jej orientacja ma kluczowe znaczenie przy wyborze odpowiedniego procesora graficznego WireView. Procesor graficzny WireView jest dostępny w wersjach "Normal" (N) i "Reverse" (R):

• Jeśli karta graficzna jest wyposażona w złącza zasilania PCIe z zaciskami mocującymi złącza skierowanymi na zewnątrz płytki drukowanej, wymagany jest wariant N. Przy normalnej poziomej instalacji karty graficznej byłoby to na dole. Ta odmiana jest najczęstszym typem orientacji złącza
• Jeśli karta graficzna jest wyposażona w złącza zasilania PCIe, w których zaciski mocujące złącza są wyrównane z płytką drukowaną, wymagany jest wariant R. Przy normalnej poziomej instalacji karty graficznej byłoby to na górze. Widać to wyraźnie po tym, że w płytce drukowanej znajdują się wgłębienia na występy mocujące złącza

---
