• Maksymalna moc wejściowa DC: 8000 W
• Napięcie początkowe: 150 V
• Maksymalna moc: 5000 W
• Prąd wyjściowy znamionowy: 7,2 A
• Liczba MPPT: 2
• Zakres napięcia MPPT: 150 ÷ 850 V
• Maksymalny prąd na wejście: 13 A
• Napięcie sieciowe: 3x400 V trójfazowe
• Maksymalna wydajność: 98,1%

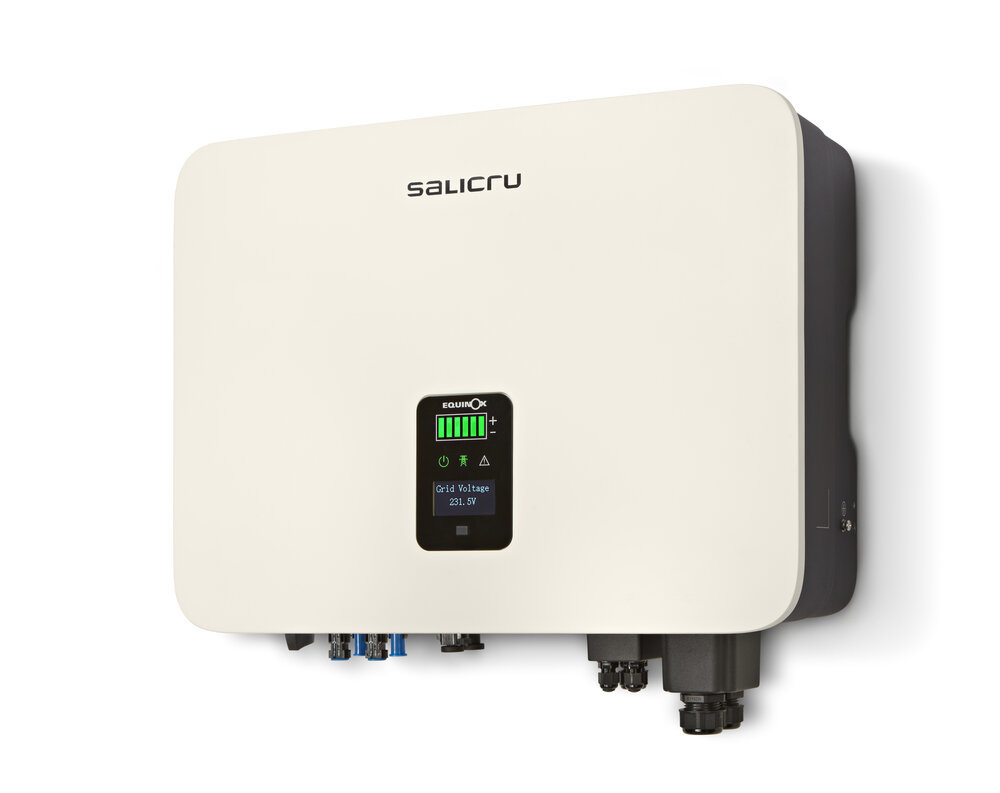

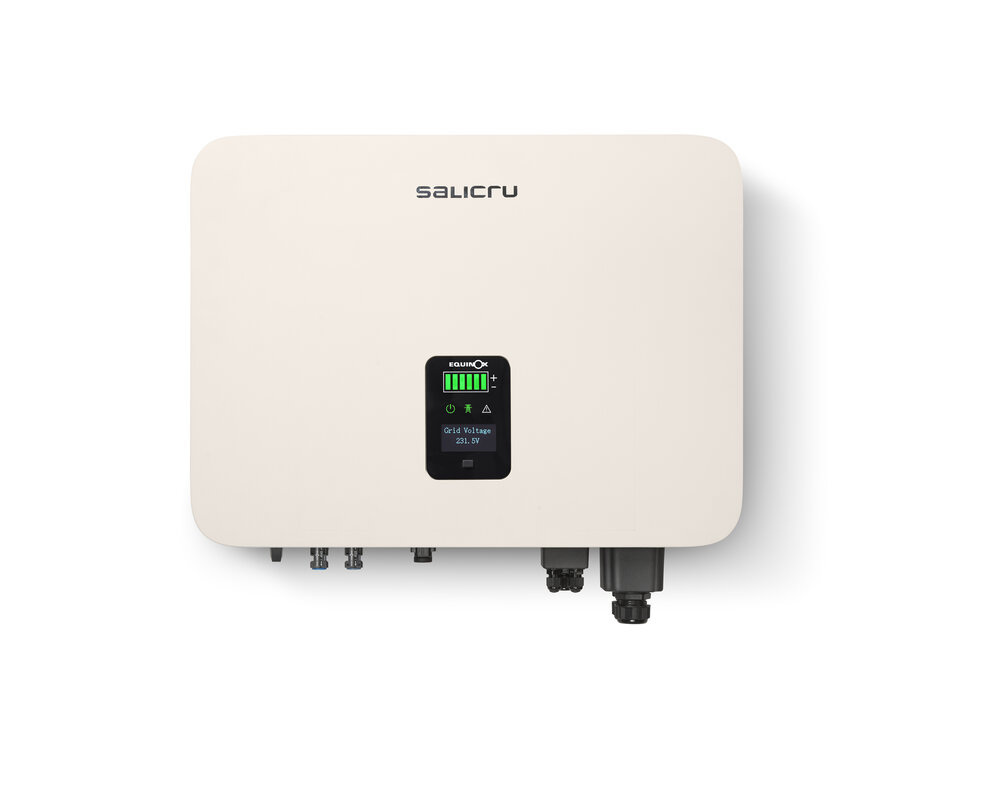

QX2 5002-HT to nowoczesny falownik hybrydowy zaprojektowany do zastosowań w systemach fotowoltaicznych oraz magazynowania energii. Dzięki innowacyjnym rozwiązaniom, urządzenie oferuje wyjątkową wydajność, niezawodność oraz elastyczność, dostosowując się do różnorodnych potrzeb użytkowników zarówno w domowych, jak i komercyjnych instalacjach.

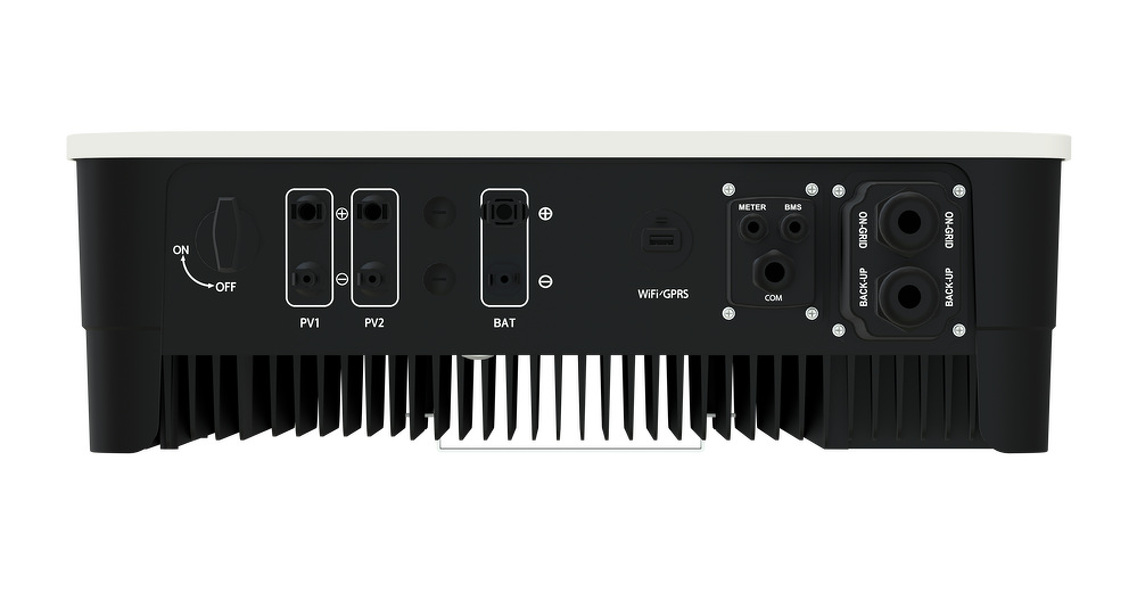

Wejście prądu stałego

Falownik EQX2 5002-HT obsługuje maksymalne napięcie wejściowe na poziomie 1000 V, co zapewnia szerokie możliwości w zakresie dopasowania do różnych instalacji fotowoltaicznych. Napięcie początkowe wynosi 150 V, co umożliwia rozpoczęcie pracy przy niższych wartościach napięcia. Dodatkowo, falownik dysponuje dwoma wejściami MPPT (Maximum Power Point Tracking), co pozwala na optymalne zarządzanie energią w przypadku różnych warunków oświetleniowych. Każde z wejść MPPT może obsługiwać maksymalny prąd zwarciowy do 18 A, a zakres napięcia MPPT wynosi od 150 do 850 V. Urządzenie jest w stanie obsługiwać maksymalną moc wejściową do 8000 W, co zapewnia dużą efektywność w pobieraniu energii ze źródeł fotowoltaicznych.

Wyjście prądu zmiennego

EQX2 5002-HT charakteryzuje się wyjściową mocą maksymalną na poziomie 5000 W, a współczynnik mocy wynosi od 0,8 indukcyjnego do 0,8 pojemnościowego. Falownik działa w trójfazowej sieci z napięciem 3x400 V, co jest standardem w wielu instalacjach przemysłowych i komercyjnych. Maksymalna pozorna moc wyjściowa wynosi 5500 VA, a całkowite zniekształcenie harmoniczne (THD) jest utrzymane poniżej 3%, co zapewnia stabilność i czystość sygnału. Urządzenie posiada prąd wyjściowy znamionowy na poziomie 7,2 A. Wydajność falownika jest na bardzo wysokim poziomie - do 97,3% w normalnych warunkach pracy, a maksymalna wydajność wynosi aż 98,1%, co gwarantuje minimalne straty energii podczas konwersji.

Magazynowanie energii

EQX2 5002-HT współpracuje z akumulatorami litowo-żelazowo-fosforanowymi (LiFePO4) wyposażonymi w system zarządzania baterią (BMS), co pozwala na bezpieczne i efektywne przechowywanie energii. Zakres napięcia baterii wynosi od 181 V do 750 V, a protokół komunikacyjny to RS485 lub CAN, co umożliwia łatwą integrację z innymi systemami. Dzięki temu użytkownik może zyskać większą niezależność energetyczną i zoptymalizować wykorzystanie energii.

Komunikacja i kontrola

Falownik wyposażony jest w porty komunikacyjne RS485 oraz Wi-Fi, co umożliwia zdalne monitorowanie i zarządzanie systemem fotowoltaicznym. Panel kontrolny składa się z trzech diod LED sygnalizujących stan urządzenia, paska LED wskazującego poziom naładowania baterii oraz wyświetlacza OLED, który pozwala na łatwy dostęp do informacji o statusie systemu.

Ochrona i bezpieczeństwo

EQX2 5002-HT zapewnia wysoki poziom bezpieczeństwa dzięki wbudowanemu rozłącznikowi wejściowemu DC oraz wielu funkcjom ochronnym, takim jak zabezpieczenie przed odwrotną polaryzacją, przepięciem, przegrzaniem, różnicą napięć, pracą wyspową, zwarciem prądu zmiennego oraz przepięciem prądu zmiennego. Urządzenie spełnia wysokie normy ochrony przeciwprzepięciowej: PV: II / AC: II, co zapewnia niezawodność i bezpieczeństwo w pracy. Dodatkowo, falownik ma stopień ochrony IP65, co czyni go odpornym na kurz oraz wilgoć, a także umożliwia montaż zarówno wewnątrz, jak i na zewnątrz budynków.

Warunki pracy

Falownik jest przystosowany do pracy w szerokim zakresie temperatur, od -30°C do +60°C, co pozwala na jego użycie w różnych klimatach. Wysoka wilgotność (od 0% do 100%) nie wpływa negatywnie na jego działanie, a maksymalna wysokość robocza to aż 3000 metrów nad poziomem morza. W przypadku pracy na wysokościach do 4000 m, moc urządzenia ulega niewielkiej degradacji. Dodatkowo, urządzenie jest wyjątkowo ciche, emitując hałas poniżej 25 dB w odległości 1 metra.

Wymiary i waga

EQX2 5002-HT ma kompaktowe wymiary: 175 mm (głębokość), 550 mm (szerokość) i 410 mm (wysokość). Dzięki wadze wynoszącej 26 kg, urządzenie jest łatwe do transportu i instalacji.

Certyfikaty i zgodność z normami

Urządzenie spełnia międzynarodowe normy bezpieczeństwa i wydajności, takie jak IEC 62109-1/2, EN 61000-6-2/3, IEC EN UNE 61683, IEC EN UNE 60068-1/2/14/30 oraz UNE EN 62116:2014. Ponadto, falownik jest zgodny z normami ISO 9001, 14001 i 45001, co świadczy o jego wysokiej jakości i zgodności z globalnymi standardami.
