• Maksymalna moc wejściowa DC 5460 W
• Napięcie początkowe 120 Vdc
• Maksymalna moc 4200 W
• Prąd wyjściowy znamionowy 18,3 A
• Dwa wejścia MPPT o zakresie 100–550 V i maksymalnym prądzie 12,5 A każde, z wydajnością 99,9%
• Wbudowana komunikacja RS485 oraz opcjonalnie WiFi/LAN
• Kompaktowe wymiary (120 x 410 x 360 mm) i waga 13 kg
• Zgodność z normami i certyfikaty ISO 9001, ISO 14001, ISO 45001
• Rozbudowane zabezpieczenia (przepięcia, odwrotna polaryzacja, temperatura, zwarcia)
• Praca w zakresie temperatur od -30°C do +60°C, wilgotność 0–100%, do 3000 m n.p.m.
• Chłodzenie naturalną konwekcją, hałas ≤25 dB

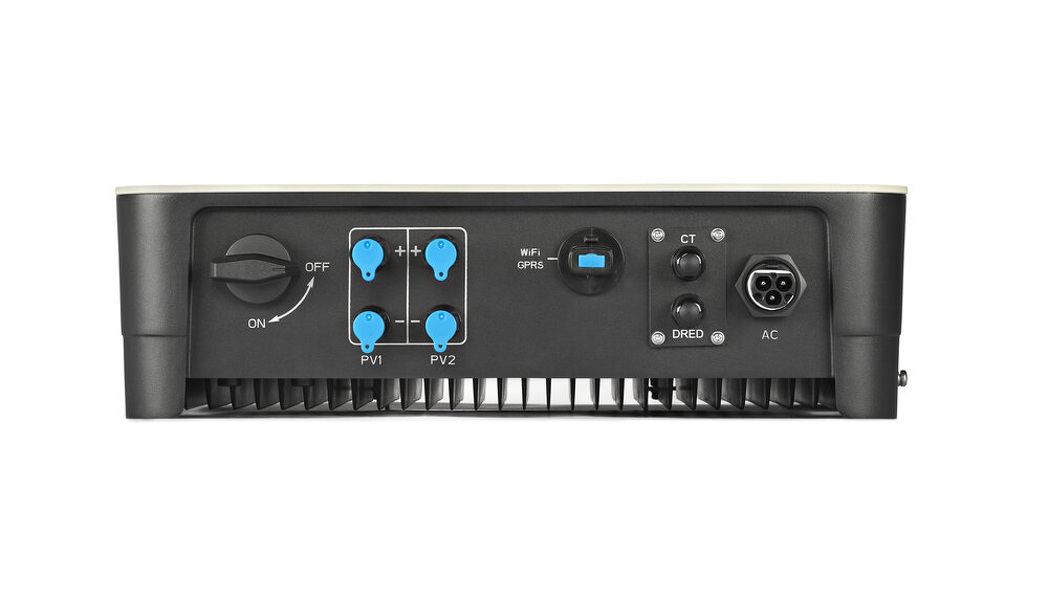

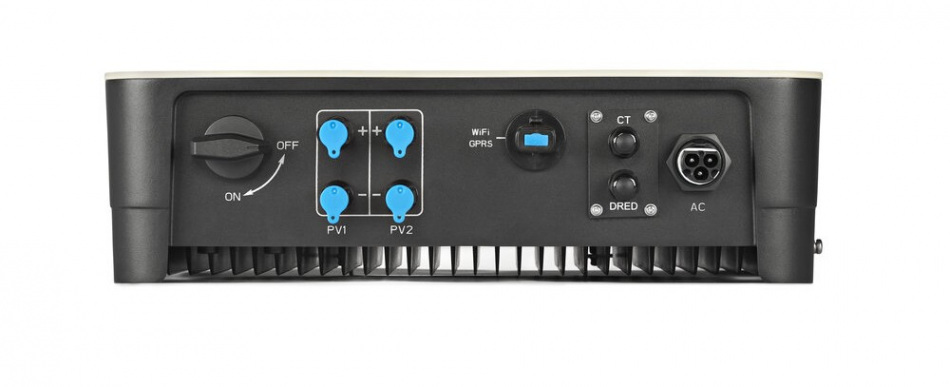

Wejście prądu stałego

Produkt został zaprojektowany z myślą o wysokiej wydajności oraz niezawodności już na etapie poboru energii. Maksymalne napięcie wejściowe wynosi 600 V przy napięciu początkowym 120 V. Urządzenie pracuje przy maksymalnym prądzie zwarciowym Isc PV równym 15 A, przy czym zastosowano dwa niezależne wejścia MPPT, co umożliwia optymalizację poboru energii. Zakres napięcia MPPT wynosi od 100 V do 550 V, a maksymalny prąd na wejście dla każdego MPPT wynosi 12,5 A. Całościowy system wejścia charakteryzuje się również bardzo wysoką wydajnością MPPT, sięgającą 99,9%, co gwarantuje minimalne straty mocy już na etapie konwersji prądu stałego.

Wejście i moc wejściowa

Urządzenie dopuszcza maksymalną moc wejściową DC wynoszącą 5460 W, co czyni je idealnym rozwiązaniem do zastosowań wymagających wysokiej mocy przy jednoczesnej dbałości o bezpieczeństwo i stabilność systemu. Przemyślana konstrukcja wejścia prądu stałego pozwala na efektywne zarządzanie energią z paneli fotowoltaicznych, umożliwiając uzyskanie optymalnych parametrów pracy całego systemu.

Wyjście i charakterystyka sieciowa

Zaprojektowany system wyjścia zapewnia maksymalną moc wynoszącą 4200 W przy współczynniku mocy 0,8, zarówno w trybie indukcyjnym, jak i pojemnościowym. Sieciowe napięcie wynosi 230 V jednofazowe, przy czym marginesy napięcia mieszczą się w przedziale od 195,5 V do 253 V zgodnie z normą UNE 217002. Maksymalna pozorna moc wyjściowa osiąga 4620 VA, a całkowite zniekształcenie harmoniczne THD utrzymuje się poniżej 3%. Standardowo prąd wyjściowy znamionowy wynosi 18,3 A, co w połączeniu z wysoką wydajnością UE rzędu 97,5% oraz maksymalną wydajnością na poziomie 98,1% gwarantuje stabilną pracę urządzenia w sieci.

Komunikacja i wskaźniki

System komunikacji opiera się na portach RS485 oraz opcjonalnych interfejsach WiFi i LAN, co umożliwia łatwą integrację z istniejącymi systemami zarządzania energią. Urządzenie wyposażone jest również w intuicyjne wskaźniki, takie jak dwie diody LED oraz wyświetlacz OLED, dzięki którym użytkownik w prosty sposób może monitorować stan pracy systemu.

Ochrona i bezpieczeństwo

Produkt został wyposażony w szereg zabezpieczeń, które chronią zarówno sam inwerter, jak i cały system fotowoltaiczny. Wśród zastosowanych rozwiązań znajdują się rozłącznik wejściowy DC, zabezpieczenia przed odwrotną polaryzacją, izolacją, przepięciami, nadmierną temperaturą, różnicą potencjałów, pracą wyspową, zwarciami prądu przemiennego oraz przepięciami prądu przemiennego. Urządzenie spełnia normy dotyczące kategorii ochrony przeciwprzepięciowej na poziomie II zarówno dla obwodów PV, jak i AC, co potwierdza jego wysoką jakość i bezpieczeństwo eksploatacji.

Warunki pracy i środowisko

Pracownicze parametry urządzenia pozwalają na funkcjonowanie w szerokim zakresie temperatur od -30°C do +60°C, przy czym dla temperatur przekraczających 45°C mogą wystąpić obniżone wartości znamionowe. Całość urządzenia została zaprojektowana do pracy w warunkach wysokiej wilgotności (0-100%) oraz przy maksymalnej wysokości roboczej do 3000 m n.p.m., przy czym przy ekspozycji na wysokościach powyżej 4000 m następuje degradacja mocy. Dzięki zastosowaniu naturalnej konwekcji, system chłodzenia odbywa się bez użycia wentylatorów, co redukuje hałas do poziomu ≤25 dB w odległości jednego metra.

Wymiary, waga i montaż

Kompaktowe wymiary urządzenia - głębokość 120 mm, szerokość 410 mm oraz wysokość 360 mm - w połączeniu z niewielką wagą wynoszącą 13 kg umożliwiają jego łatwy montaż zarówno wewnątrz, jak i na zewnątrz, w tym na ścianach. Konstrukcja urządzenia pozwala na montaż w różnych warunkach, co sprawia, że jest ono uniwersalnym rozwiązaniem do instalacji solarnych, niezależnie od specyfiki otoczenia.

Certyfikaty i zgodność z normami

Produkt posiada certyfikaty korporacyjne takie jak ISO 9001, ISO 14001 oraz ISO 45001, a jego bezpieczeństwo oraz zgodność z międzynarodowymi standardami potwierdzają badania zgodne z normami IEC 62109-1/2, EN 61000-6-2/3, IEC EN UNE 61683, IEC EN UNE 60068-2-1/2/14/30, UNE EN 62116:2014, IEC 61727:2004, UNE 217002:2020 oraz UNE 217001:2020. Takie podejście gwarantuje najwyższą jakość oraz niezawodność urządzenia przez cały okres jego eksploatacji.
