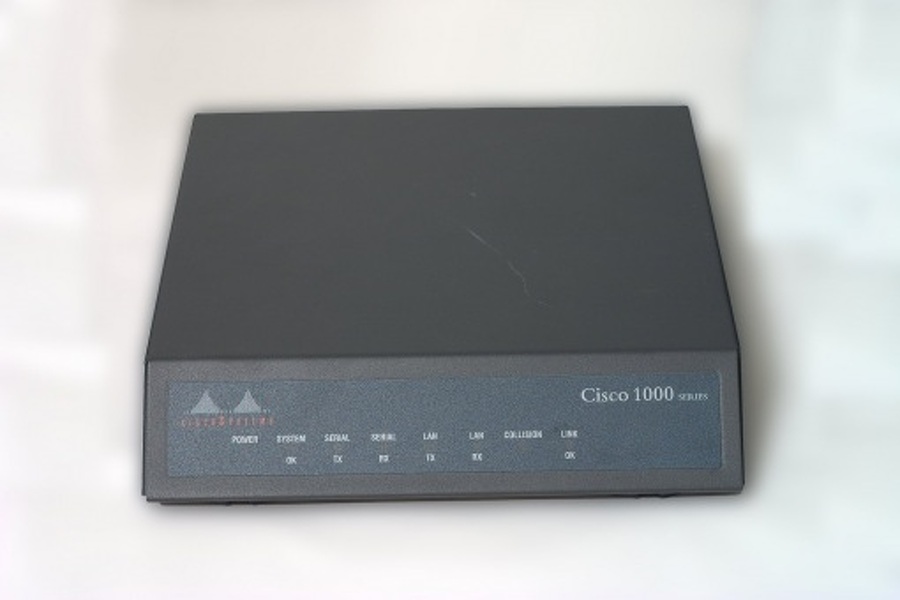

Router Cisco 1005 1xFE

Dwuportowy router synchroniczny Cisco 1005. Router przeznaczony jest do wykonywania zadań dostępowych poprzez sieć publiczną lub poprzez linie dzierżawione. Prostota instalacji i możliwość rekonfiguracji routera w zdalny sposób pozwalają przypuszczać, że urządzenie będzie cieszyło się ogromną popularnością wśród Klientów.
Wiele instytucji tworząc sieci korporacyjne boryka się z problemem łączenia małych, rozproszonych geograficznie oddziałów z jednostkami nadrzędnymi. Firma Cisco Systems Inc. rozumiejąc potrzeby Klientów w tym zakresie rozpoczęła we wrześniu 1994 roku produkcję urządzeń serii Cisco 1000. Routery serii Cisco 1000 to efektywne i proste w instalacji rozwiązanie problemu łączenia pojedynczej sieci lokalnej z siecią korporacyjną lub siecią publiczną Internet, X.25 czy Frame Relay. Niski koszt (ok. 2000 USD zależnie od konfiguracji) to dodatkowa zaleta dla dołączających sieci lokalne do sieci NASK, POLPAK czy TELBANK.

Rodzina Cisco 1000 obejmuje szereg produktów pozwalających na łączenie zdalnych lokalizacji z centralą przy użyciu łączy dzierżawionych, komutowanych i sieci ISDN.

Charakterystyka ogólna

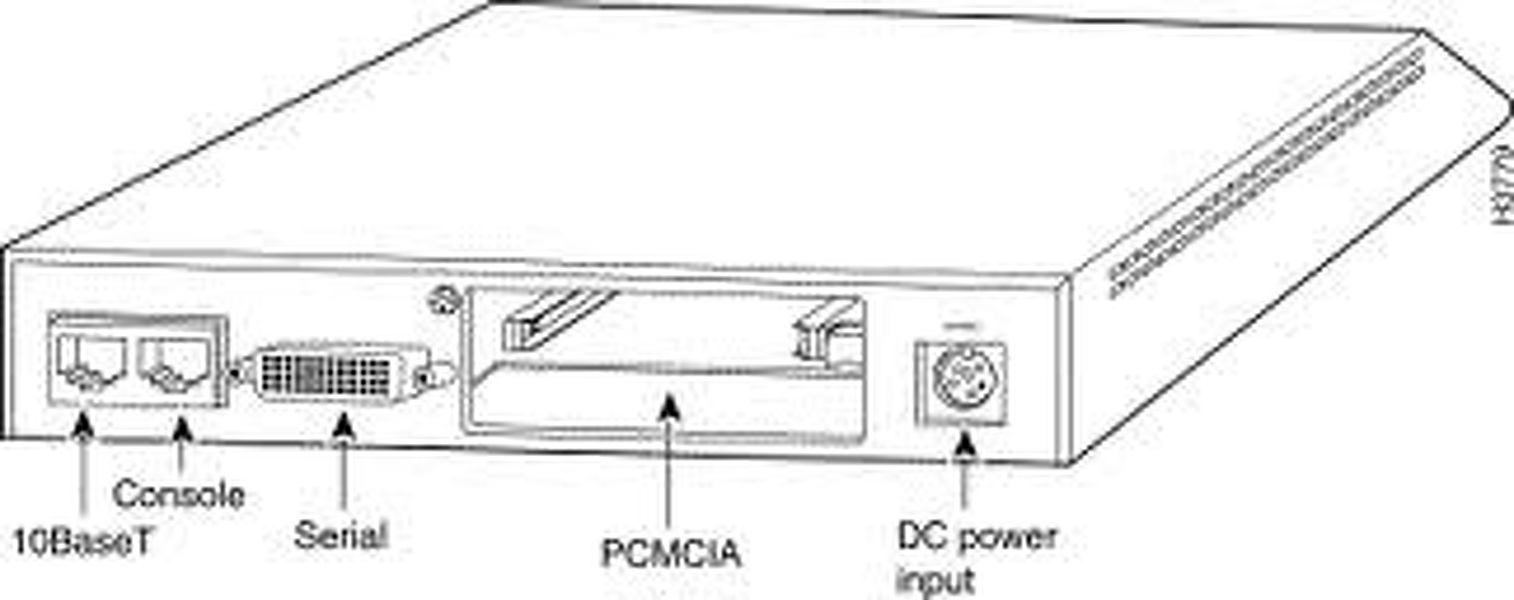

Nowy router Cisco 1005 pozwala na łączenie pojedynczej sieci lokalnej Ethernet z siecią rozległą (WAN) z prędkościami do 2.048 kbps. Cisco 1005 jest wyposażony w szeregowy port synchroniczny, port Ethernet 10BaseT, port konsoli oraz gniazdo PCMCIA do podłączenia kart Flash ROM. Urządzenie pracuje pod kontolą oprogramowania Cisco Internetwork Operating System (Cisco IOSTM). Aby zapewnić użytkownikowi maksymalną swobodę konfiguracji, oprogramowanie jest dostępne w trzech wersjach realizujących obsługę różnych protokołów sieciowych. Oprogramowanie realizuje routing protokołów IP, IPX i AppleTalk oraz transparent bridging przy wykorzystaniu linii dzierżawionych, sieci pakietowych X.25, Frame Relay, SMDS i innych. Oprogramowanie umożliwia również stosowanie protokołu PPP, kompresję danych, Dial-on-Demand routing oraz zestaw mechanizmów optymalizujących koszt użytkowania sieci rozległej. Router Cisco 1005 jest w pełni zarządzalny przez SNMP.

Instalacja
Instalacja Cisco 1005 jest bardzo prosta i może być wykonana nawet przez pracowników nie posiadających doświadczenia technicznego. Oprogramowanie routera oraz zbiory konfiguracyjne mogą być zapisane na karcie Flash ROM. Karta może zostać przygotowana w centrali przez przeszkolony personel i przesłana do miejsca przeznaczenia. Po włożeniu karty do gniazda, podłączeniu wszystkich wymaganych kabli (LAN i WAN) oraz włączeniu zasilania urządzenie jest gotowe do nawiązania łączności. Wszelkie zmiany konfiguracji mogą być wykonane zdalnie poprzez sieć rozległą, podobnie jak instalacja nowych wersji oprogramowania.

Obsługa protokołów
Oprogramowanie dostępne dla Cisco 1005 pozwala na routing protokołów IP, IPX i AppleTalk oraz bridging innych protokołów jak: DECnet, VINES czy XNS. Dostępne protokoły routingu to: IP-RIP, IPX-RIP, IGRP, Enhanced IGRP i RTMP (AppleTalk). Od strony sieci rozległych obsługiwane są protokoły PPP, FrameRelay, SMDS, X.25 będące rozwiązaniami standardowymi oraz protokół HDLC specyficzny dla urządzeń Cisco Systems.

Optymalizacja wykorzystania pasma

System operacyjny Cisco 1005 bazuje na oprogramowaniu Cisco IOS, udostępniającym szereg mechanizmów ograniczających koszty wykorzystania sieci rozległych.

Algorytmy kompresji w Cisco1005 pozwalają na kompresję 4:1 przy prędkości przesyłania danych do 128 kbps.
Snapshot routing to opracowana przez Cisco metoda ograniczania ilości danych wymienianych pomiędzy routerami.
Klasyczne protokoły routingu zakładają uaktualnianie tablic routingu co pewien czas, co powoduje zestawianie łącza nawet w przypadku, gdy nie ma żadnych danych do przesłania. Wykorzystując snapshot routing można określić czas przeznaczony na wymianę informacji między routerami np. codziennie od 8.00 do 8.15, po upływie tego czasu routery mogą przesyłać tylko dane.
IPX Spoofing pozwala na ograniczenie wykorzystania sieci rozległych w środowisku Novell NetWare.
Cechą charakterystyczną dla sieci typu Novell jest duża ilość komunikatów typu broadcast informujących o stanie serwerów (SAP). Przesyłanie tych informacji poprzez łącza WAN skutkuje znacznym wzrostem kosztów użytkowania sieci. IPX spoofing ogranicza ilość przesyłanych pakietów SAP, przesyłane są wyłącznie pakiety informujące o istotnych zmianach stanu serwerow.

Priorytetowanie
Routery Cisco pozwalają na priorytetowanie danych przy użyciu mechanizmów: Priority Queuing i Custom Queuing. Priority Queuing umożliwia kierowanie przychodzących pakietów do 4 kolejek o różnych priorytetach. Decyzja o skierowaniu do konkretnej kolejki jest podejmowana w oparciu o typ protokołu. Aby wyeliminować zagrożenie wykorzystania całego pasma przez pakiety jednego typu, mechanizm Custom Queuing pozwala na określenie minimalnego pasma dla każdej kolejki.

Zarządzanie
Podobnie jak wszystkie inne routery Cisco, Cisco 1005 może być administrowany poprzez lokalną konsolę, podłączoną do portu szeregowego, zdalną sesję Telnet lub SNMP. Obsługa zdalnego zarządzania, przez Telnet lub SNMP, umożliwia stworzenie centralnego stanowiska administracji siecią rozległą.

Zastosowanie
Wykorzystując Cisco 1005 można z łatwością rozszerzyć zasięg sieci korporacyjnej do najbardziej odległych, małych placówek.
Rysunek przedstawia przykładowy fragment sieci korporacyjnej. Routery Cisco 1005 są stosowane do łączenia punktów sprzedaży z biurem regionalnym poprzez linie dzierżawione oraz publiczne sieci pakietowe. Biuro regionalne, z kolei, jest włączone do rdzenia sieci korporacyjnej szybszymi łączami stałymi.
