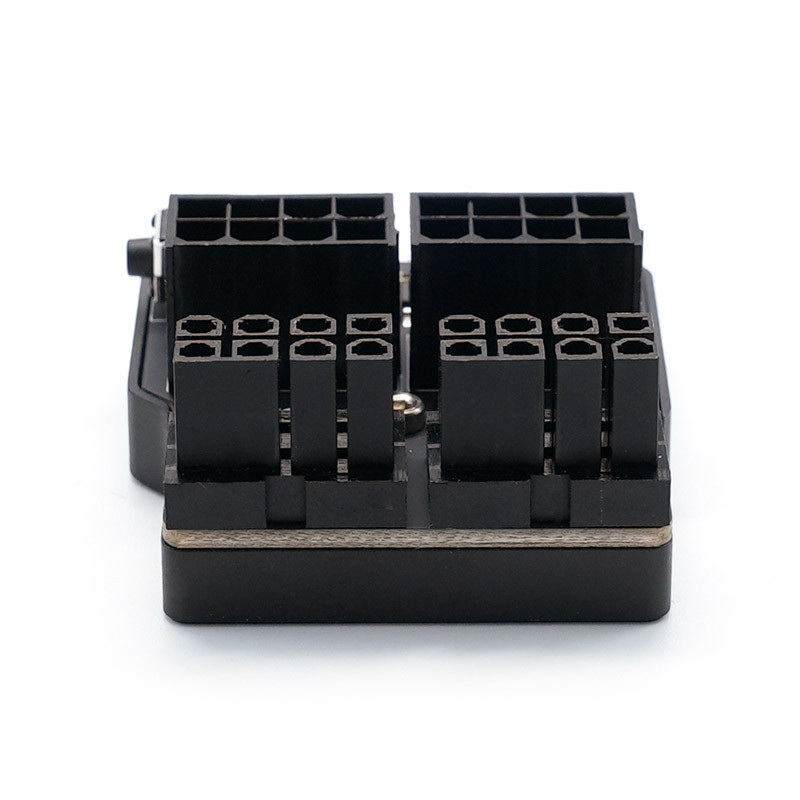

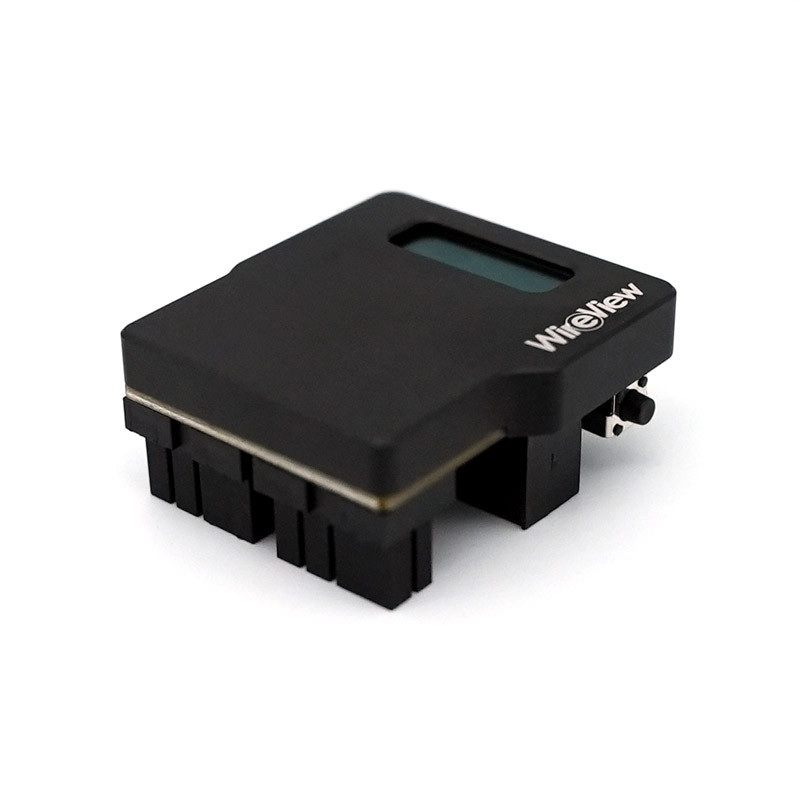

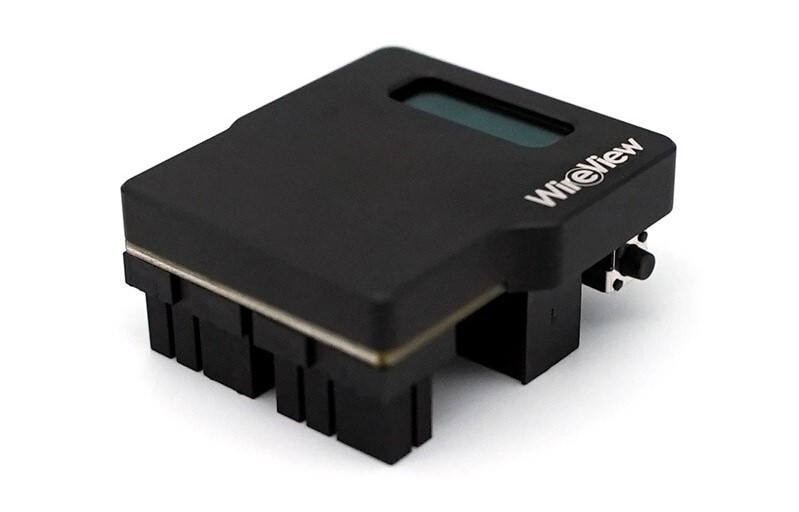

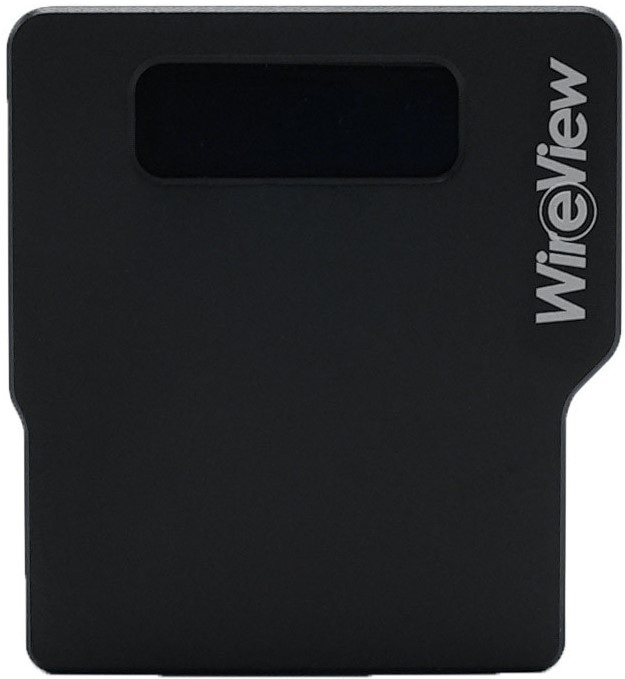

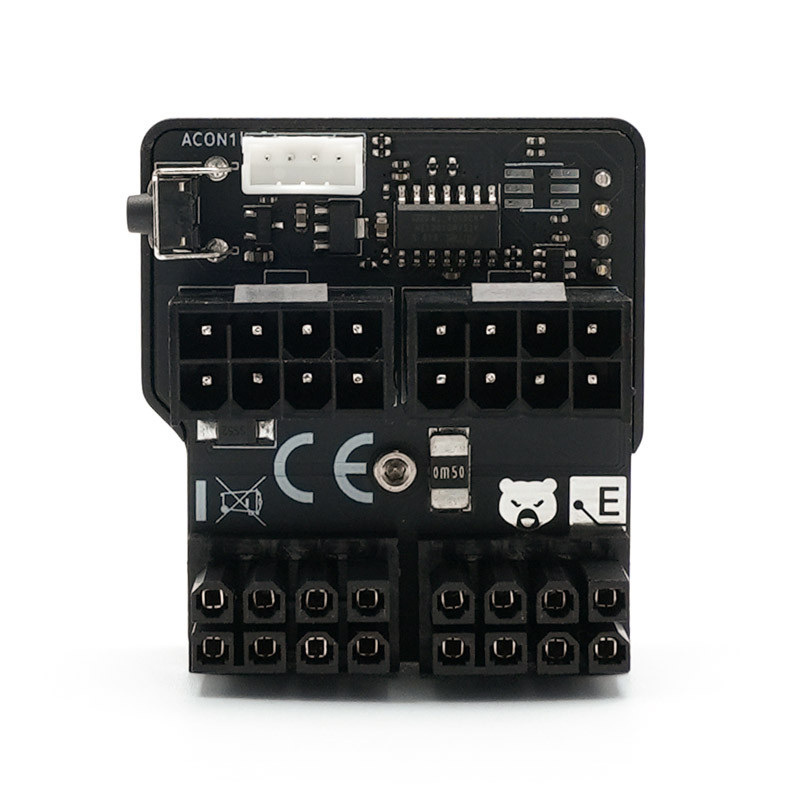

Thermal Grizzly WireView GPU (TG-WV-P28N)

Thermal Grizzly WireView GPU, 2x 8-pinowe PCIe (Normal) to urządzenie do pomiaru zużycia energii przez karty rozszerzeń PCI i karty plug-in ze złączami zasilania PCIe. Konstrukcja adaptera w kształcie litery U umożliwia zoptymalizowane prowadzenie kabli w celu czystego zarządzania kablami. Dane dotyczące zużycia energii są wyświetlane na wyświetlaczu OLED.

---

Do czego służy GPU WireView?

Procesor graficzny WireView umożliwia pomiar zużycia energii przez karty rozszerzeń PCI i karty plug-in oraz rejestruje te dane w celu określenia zużycia energii. Dane te mogą być wykorzystane między innymi do określenia kosztów zasilania karty graficznej lub porównania poboru mocy z innymi kartami graficznymi. Mierząc pobór mocy, można określić pobór mocy kart rozszerzeń/wtyczek PCI w określonym czasie lub w określonych zastosowaniach. Ponadto można określić szczytowe wartości poboru mocy, które mogą wystąpić podczas pracy obecnych kart graficznych high-end. GPU WireView wyświetla zmierzone wartości na swoim wyświetlaczu OLED.

Po co miernik mocy dla karty graficznej?

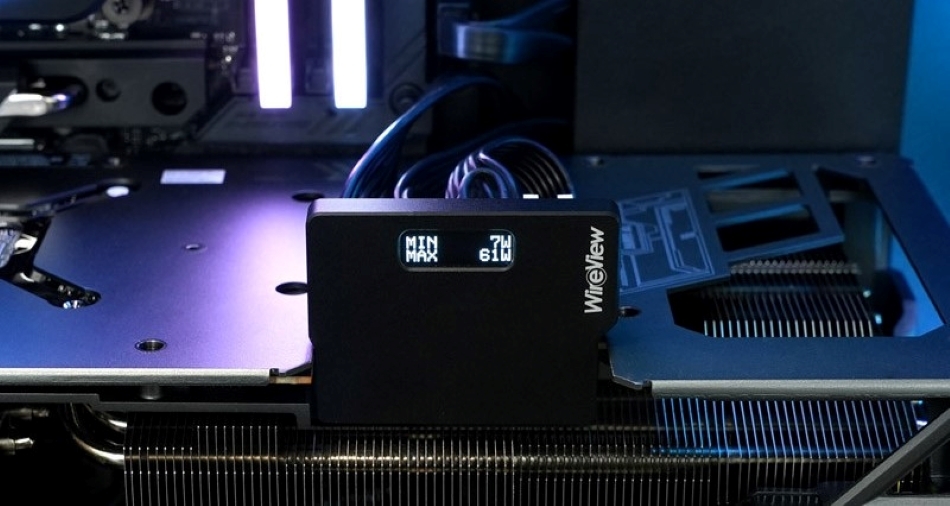

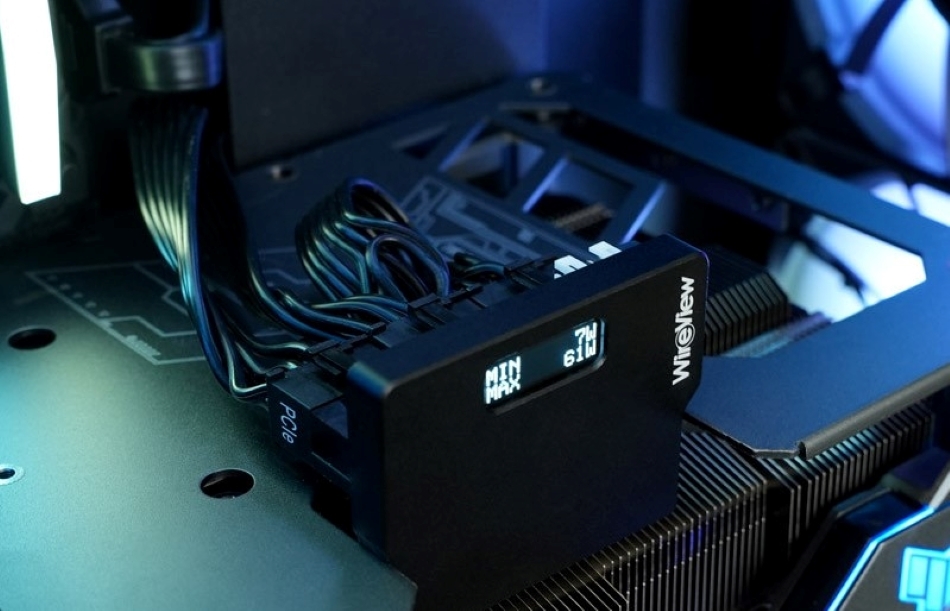

GPU WireView jest szczególnie interesujący dla ekstremalnych overclockerów i recenzentów sprzętu, ponieważ może wyświetlać zużycie energii przez kartę graficzną w czasie rzeczywistym. Jest on również pomocny podczas testowania wydajności karty graficznej. Ponieważ nie trzeba uruchamiać dodatkowego oprogramowania, aby rejestrować pobór mocy podczas testów, pomiar nie wpływa na wyniki benchmarków. Podczas ręcznego podkręcania karty graficznej (np. za pomocą MSI Afterburner, ASUS GPU Tweak, EVGA Precision), zmiany wprowadzone w oprogramowaniu można również sprawdzić bezpośrednio na wyświetlaczu OLED GPU WireView w postaci zmienionego poboru mocy. Oprócz wyświetlania zużycia energii w czasie rzeczywistym, GPU WireView przechowuje zmierzone dane w pamięci wewnętrznej w celu zarejestrowania średniego zużycia energii przez kartę graficzną w dłuższym okresie czasu. Zapisane dane można zresetować podczas pracy.

Rodzaje procesora graficznego WireView

Niezależnie od ilości złączy zasilania PCIe na karcie graficznej, tj. 1x 8-pin lub 2x 8-pin, ułożenie złączy ma kluczowe znaczenie dla wyboru odpowiedniego procesora graficznego WireView. Karta graficzna WireView jest dostępna w wersjach Normal (N) i Reverse (R):

• Jeśli karta graficzna - lub ogólnie karta rozszerzeń - jest wyposażona w złącza zasilania PCIe, w przypadku których zaciski mocujące złącza są skierowane z dala od płytki drukowanej, wymagany jest wariant "N". Przy normalnej poziomej instalacji karty graficznej byłoby to na dole. Wariant "N" jest najczęstszym typem orientacji złącza
• Jeśli karta graficzna jest wyposażona w złącza zasilania PCIe, w których zaciski mocujące złącza są wyrównane z płytką drukowaną, wymagany jest wariant "R". Przy normalnej poziomej instalacji karty graficznej byłoby to na górze. Widać to wyraźnie po tym, że w płytce drukowanej znajdują się wgłębienia na występy mocujące złącza. Z wariantu "R" korzysta m.in. firma ASUS.

---
