• Typ: Wyłącznik nadmiarowo-prądowy, jednobiegunowy (1P)
• Wymiary (Szer. x Wys. x Gł.): 17.5 x 82 x 76 mm
• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: B
• Znamionowa zdolność zwarciowa: 6000 A (6 kA)
• Napięcie znamionowe: 230/400 V AC
• Montaż: Szyna TH35
• Szerokość: 1 moduł (17.5 mm)
• Norma: PN-EN 60898-1
• Klasa ograniczenia energii: 3

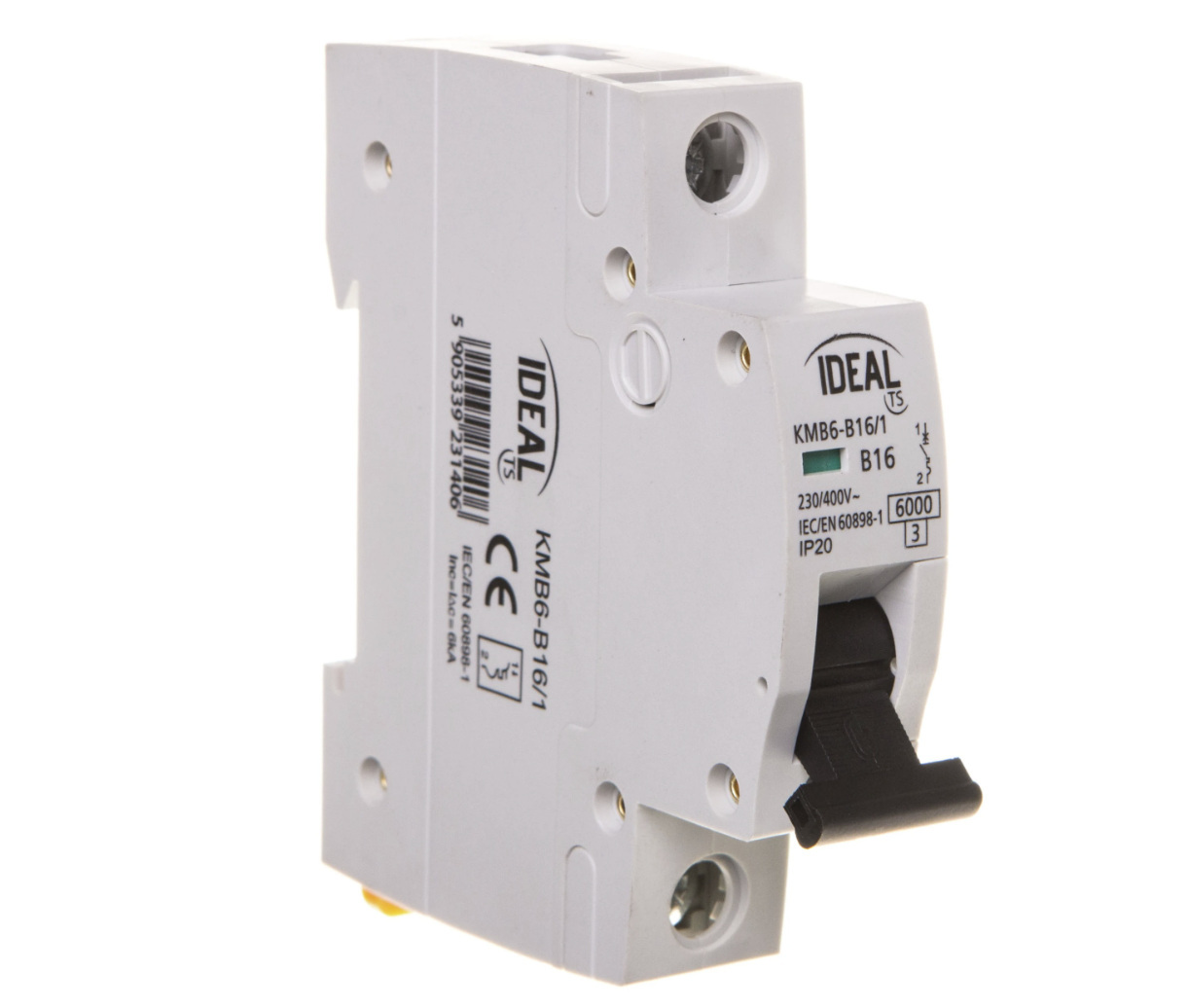

Wyłącznik nadmiarowo-prądowy KMB6, 1P, B 16A, 6kA

Prezentujemy jednobiegunowy wyłącznik nadmiarowo-prądowy serii KMB6, zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Jest to niezawodne rozwiązanie dedykowane do zabezpieczania obwodów o charakterystyce B, takich jak obwody oświetleniowe czy gniazd wtykowych.

Podstawowe Parametry Elektryczne

Urządzenie pracuje przy znamionowym napięciu 230/400 V AC i częstotliwości znamionowej 50 Hz. Jego prąd znamionowy wynosi 16 A, co w połączeniu z charakterystyką wyzwalania B określa jego zakres zastosowań w typowych instalacjach.

Zabezpieczenia i Wydajność

Wyłącznik cechuje się wysoką znamionową zwarciową zdolnością łączeniową na poziomie 6000 A (6 kA), co zapewnia bezpieczeństwo nawet w przypadku poważnych awarii sieci. Należy do klasy 3 ograniczenia energii, co oznacza minimalizację skutków zwarcia dla chronionej instalacji oraz podłączonych urządzeń. Znamionowe napięcie izolacji Ui wynosi 500 V, co świadczy o wysokim poziomie bezpieczeństwa elektrycznego.

Budowa i Montaż

Wyłącznik wykonany jest w standardowym białym kolorze. Jego kompaktowa konstrukcja zajmuje tylko jeden moduł na szerokość (17.5 mm), co ułatwia montaż nawet w ograniczonych przestrzeniach rozdzielnic. Całkowite wymiary urządzenia to 82 mm wysokości i 76 mm głębokości. Montaż odbywa się na standardowej szynie TH35. Urządzenie pozwala na stosowanie przewodów o szerokim zakresie przekrojów, od 1 mm² do 25 mm².

Warunki Pracy i Normy

Produkt jest przeznaczony do pracy w temperaturze otoczenia od -5°C do +40°C. Posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Wyłącznik spełnia wymagania europejskiej normy PN-EN 60898-1.
