• Typ: Różnicowoprądowy (RCCB)
• Liczba biegunów: 4P (3P+N)
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy: 30 mA (0,03 A)
• Typ zabezpieczenia różnicowoprądowego: A (reaguje na prądy AC i pulsujące DC)
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność załączania: 6000 A
• Montaż: na szynę TH35
• Szerokość: 4 moduły (70 mm)

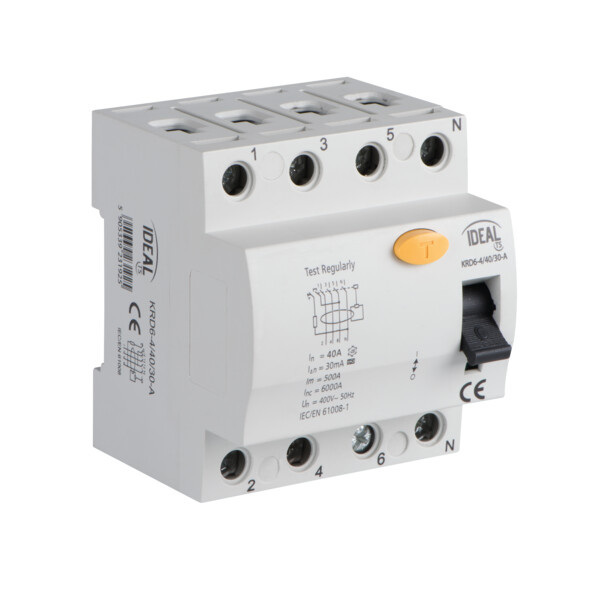

Wyłącznik różnicowoprądowy KRD6-4, 4P, 40A, 30mA, Typ A

Czterobiegunowy (4P) wyłącznik różnicowoprądowy KRD6-4 to niezawodne urządzenie zabezpieczające, zaprojektowane do ochrony instalacji elektrycznych trójfazowych oraz ich użytkowników przed skutkami porażenia prądem. Stanowi kluczowy element ochrony dodatkowej przy dotyku pośrednim.

Ochrona i Bezpieczeństwo

Urządzenie charakteryzuje się znamionowym prądem różnicowym zadziałania na poziomie 30 mA (0,03A). Dzięki charakterystyce wyzwalania Typu A, wyłącznik reaguje nie tylko na prądy upływowe przemienne sinusoidalne (jak typ AC), ale również na prądy pulsujące stałe, które mogą występować w obwodach z urządzeniami elektronicznymi. Zapewnia to szerszy zakres ochrony w nowoczesnych instalacjach.

Parametry Elektryczne

Wyłącznik jest przystosowany do pracy w standardowych sieciach trójfazowych o napięciu znamionowym 400V AC i częstotliwości 50 Hz. Jego prąd znamionowy wynosi 40A, co pozwala na stosowanie go w obwodach o znacznym obciążeniu. Znamionowa zdolność załączania osiąga 6000 A, a znamionowe napięcie izolacji (Ui) to 400 V.

Budowa i Montaż

Wyłącznik jest wykonany w kolorze białym. Jego montaż odbywa się w prosty sposób na standardowej szynie TH35 (DIN). W rozdzielnicy zajmuje 4 moduły, co odpowiada szerokości 70 mm. Wysokość urządzenia to 82 mm, a głębokość (długość) 75 mm. Solidne zaciski przyłączeniowe pozwalają na bezpieczne mocowanie przewodów o przekroju do 35 mm².

Warunki Pracy i Normy

Produkt cechuje się wysoką jakością wykonania, co potwierdza zgodność z normą PN-EN 61008-1. Producent udziela na niego 5-letniej gwarancji. Wyłącznik może być eksploatowany w szerokim zakresie temperatur otoczenia, od -25°C do +40°C. Posiada stopień ochrony IP20, co oznacza ochronę przed dostępem palcem do części niebezpiecznych i przed ciałami stałymi o średnicy 12,5 mm i większej (przeznaczony do montażu w obudowach o wyższym IP).

Zastosowanie

Wyłącznik różnicowoprądowy KRD6-4 znajduje szerokie zastosowanie w instalacjach elektrycznych w budownictwie mieszkaniowym, obiektach komercyjnych oraz w przemyśle. Jest niezbędnym elementem systemów ochrony przeciwporażeniowej i ochrony przed skutkami prądów upływowych w obwodach trójfazowych.
