• Maksymalna moc wejściowa DC 19200W
• Napięcie początkowe 180Vdc
• Maksymalna moc 12000W
• Prąd wyjściowy znamionowy 17,4A

Charakterystyka ogólna

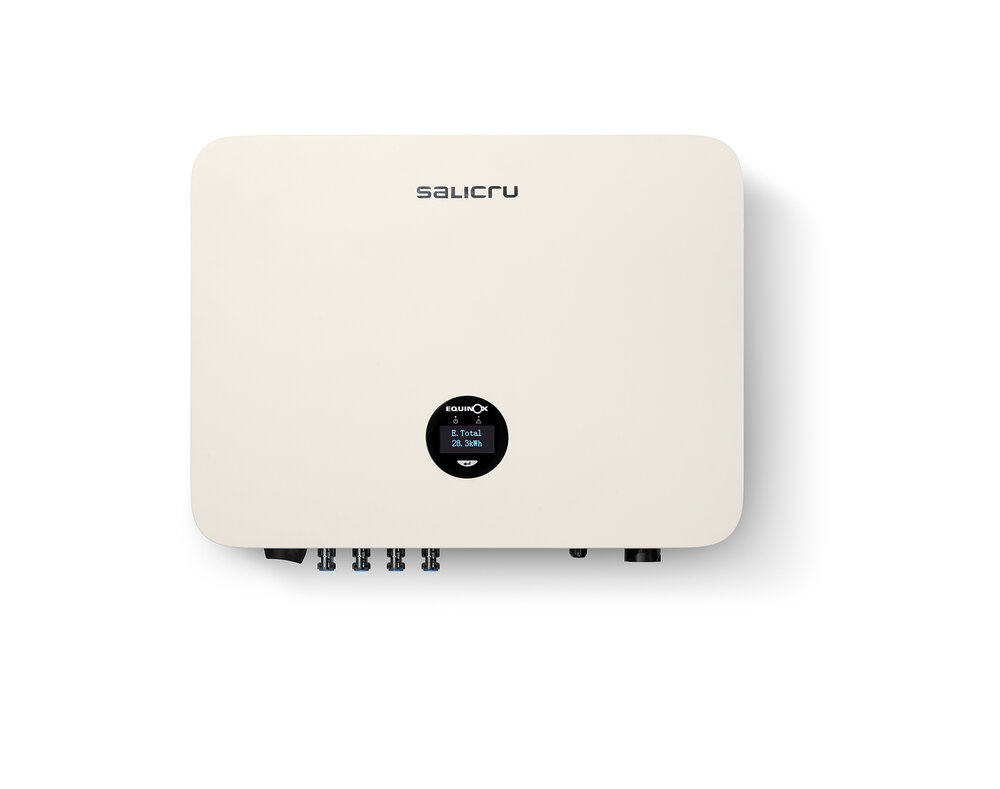

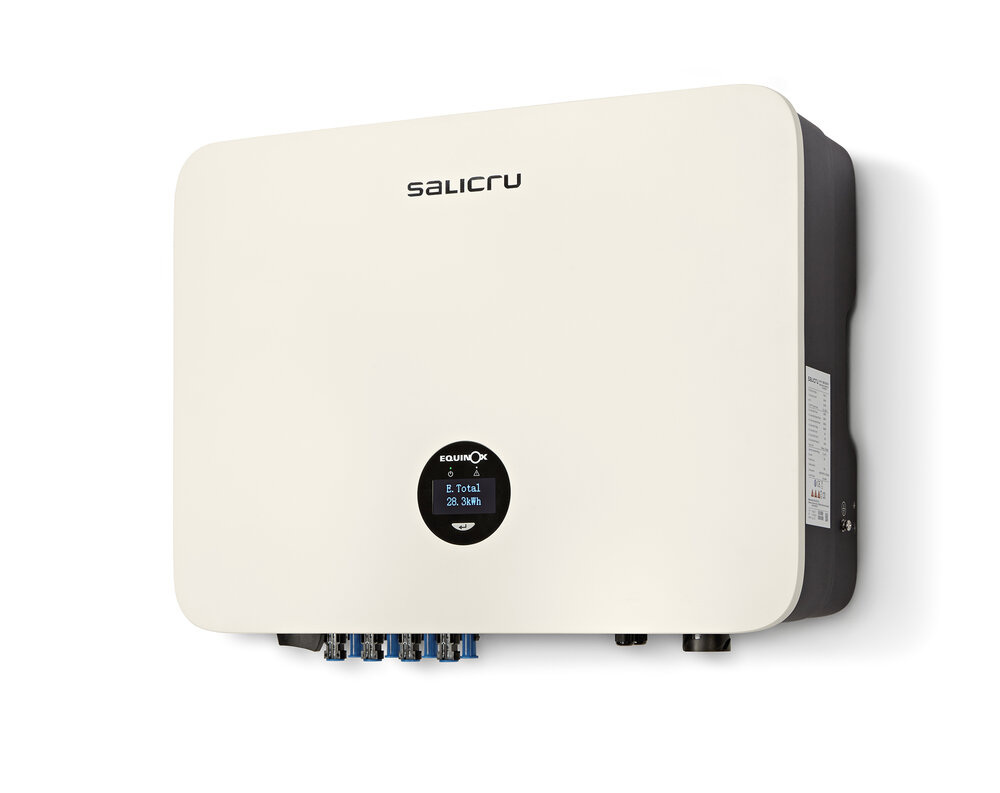

Inwerter fotowoltaiczny o wysokiej wydajności i kompleksowej ochronie, przeznaczony do instalacji PV wewnętrznych i zewnętrznych, spełniający rygorystyczne normy bezpieczeństwa i środowiskowe.

Wejście prądu stałego

Pracuje w zakresie napięć od 160 do 1000 Vdc, z maksymalnym napięciem 1100 V i prądem zwarciowym 20 A. Podwójne wejście MPPT umożliwia elastyczne zarządzanie energią.

Sterowanie i wydajność wyjścia

Zapewnia moc wyjściową do 12000 W przy współczynniku mocy 0,8, kompatybilną z sieciami 3x400 V. Marginesy napięcia zgodne z normą UNE 217002, a maksymalna pozorna moc wynosi 13200 VA.

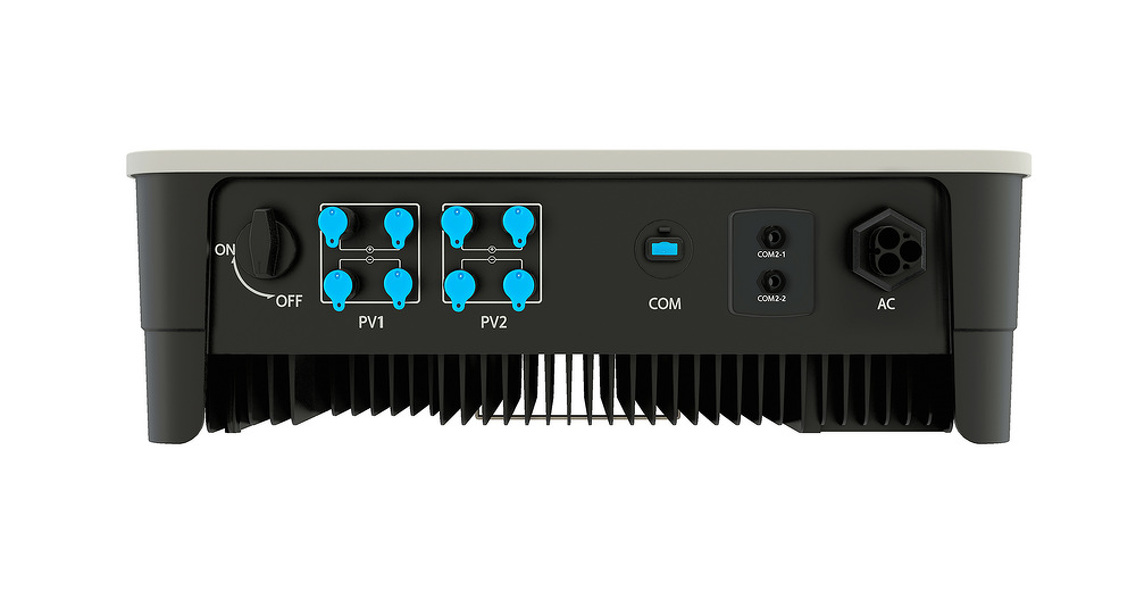

Komunikacja i interfejs użytkownika

Wyposażony w port RS485 oraz moduł Wi-Fi, a także w intuicyjny system wskazań oparty na dwóch diodach LED i wyświetlaczu OLED, co ułatwia monitorowanie i diagnostykę.

System ochrony i bezpieczeństwo

Zabezpieczenia przed odwrotną polaryzacją, przepięciami, nadmierną temperaturą, zwarciami i różnicą potencjałów. Zabezpieczenia przepięciowe w kategoriach PV: II oraz AC: II gwarantują niezawodną ochronę.

Warunki pracy i parametry techniczne

Wysoka wydajność na poziomie 98,1-98,6% oraz praca w temperaturach od -30°C do +60°C (pełne parametry do 45°C). Konstrukcja o stopniu ochrony IP65 zapewnia odporność na czynniki zewnętrzne oraz cichą pracę (do 25 dB).

Konstrukcja i certyfikacja

Kompaktowe wymiary (175 x 550 x 410 mm) i waga 23 kg umożliwiają łatwy montaż. Posiada certyfikaty ISO 9001, ISO 14001, ISO 45001 oraz spełnia normy IEC i UNE, co potwierdza jego niezawodność i wysoką efektywność energetyczną.
