• Maksymalna moc wejściowa DC 3900 W
• Napięcie początkowe 120 Vdc
• Maksymalna moc 3000 W
• Prąd wyjściowy znamionowy 13 A

Parametry wejścia prądu stałego

Prezentowany produkt został zaprojektowany do pracy z prądem stałym, oferując maksymalne napięcie wejściowe do 600 V oraz napięcie początkowe 120 V. Urządzenie charakteryzuje się możliwością obsługi zwarć przy prądzie Isc PV równym 15 A na każdym z dwóch wejść, co gwarantuje niezawodność oraz elastyczność przy podłączaniu instalacji fotowoltaicznych.

System MPPT

Produkt wyposażony jest w dwa niezależne systemy MPPT, które umożliwiają optymalizację pracy instalacji PV w zakresie napięć od 100 do 550 Vdc. Każdy z systemów może pracować z maksymalnym prądem wejściowym wynoszącym 12,5 A, co w połączeniu z wydajnością MPPT na poziomie 99,9% zapewnia maksymalną wydajność energetyczną. Maksymalna moc wejściowa DC wynosi 3900 W, co sprawia, że urządzenie jest idealnym rozwiązaniem dla wymagających instalacji fotowoltaicznych.

Parametry wyjścia i wydajność

Na wyjściu urządzenie dostarcza moc o wartości do 3000 W przy współczynniku mocy wynoszącym od 0,8 indukcyjnego do 0,8 pojemnościowego. Przy napięciu sieciowym 230 V jednofazowym oraz zgodnie z ustalonymi marginesami napięć (195,5 - 253 V zgodnie z normą UNE 217002) możliwe jest uzyskanie maksymalnej pozornej mocy wyjściowej równej 3300 VA. Charakteryzuje się również bardzo niskim poziomem całkowitego zniekształcenia harmonicznego (<3%) oraz wysoką wydajnością UE wynoszącą 97,5% i maksymalną wydajnością sięgającą 98,1%.

Komunikacja i interfejs użytkownika

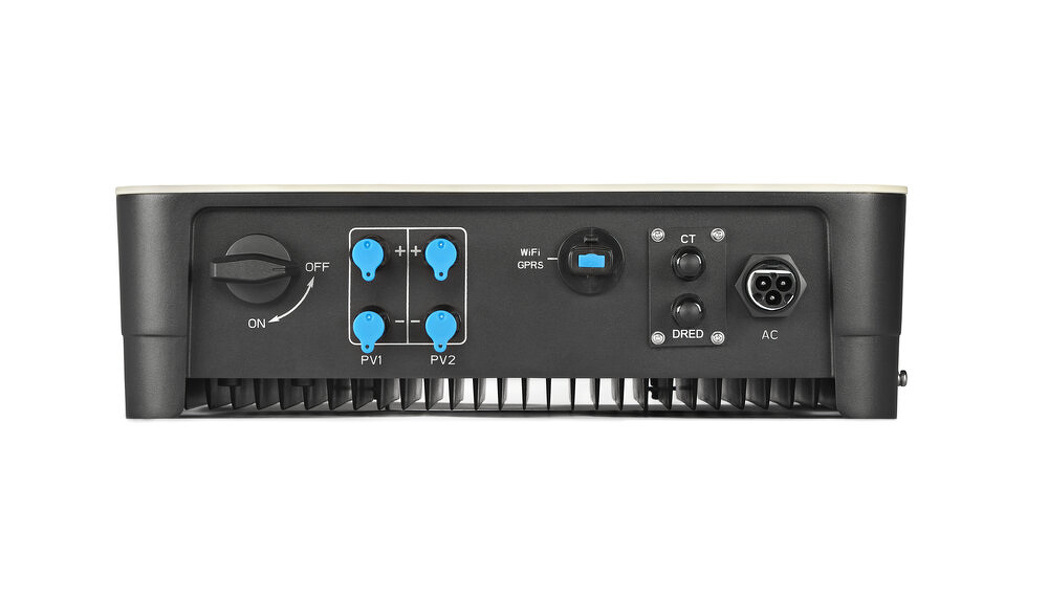

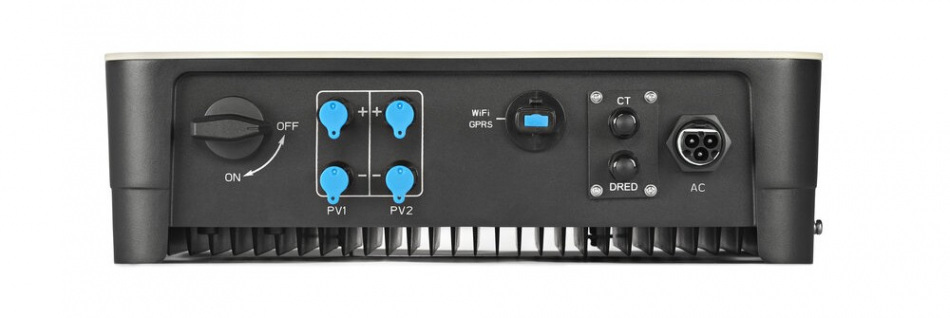

Urządzenie umożliwia komunikację za pośrednictwem portu RS485 oraz opcjonalnie przez WiFi lub LAN. Wbudowany wyświetlacz OLED oraz dwie diody LED stanu pozwalają na szybki dostęp do kluczowych informacji o pracy urządzenia, co ułatwia jego monitorowanie i diagnostykę.

Ochrona i bezpieczeństwo

Zaprojektowany z myślą o bezpieczeństwie użytkowników i instalacji, produkt posiada rozłącznik wejściowy DC zintegrowany z zespołem ochronnym. Chroni on przed odwrotną polaryzacją, przepięciami, nadmierną temperaturą, różnicą potencjałów oraz zwarciami zarówno po stronie prądu stałego, jak i przemiennego. Produkt spełnia normy ochrony przeciwprzepięciowej kategorii II dla obu stron (PV i AC) oraz charakteryzuje się wysokim stopniem ochrony IP65, co umożliwia jego montaż zarówno wewnątrz, jak i na zewnątrz budynków.

Praca w różnych warunkach i instalacja

Dzięki szerokiemu zakresowi temperatur pracy od -30°C do +60°C, urządzenie sprawdzi się w ekstremalnych warunkach klimatycznych, a możliwość pracy na wysokościach do 3000 m n.p.m. (z degradacją mocy do 4000 m) umożliwia jego zastosowanie w różnorodnych lokalizacjach. System chłodzenia oparty na konwekcji naturalnej gwarantuje cichą pracę (do 25 dB w odległości 1 metra) i długą żywotność komponentów. Montaż produktu jest elastyczny - może być zainstalowany zarówno wewnątrz budynku, jak i na ścianie na zewnątrz.

Wymiary i certyfikaty

Kompaktowa konstrukcja urządzenia o wymiarach 410 mm szerokości, 360 mm wysokości i 120 mm głębokości oraz wadze 13 kg ułatwia instalację nawet w ograniczonych przestrzeniach. Produkt posiada szereg certyfikatów, w tym ISO 9001, ISO 14001 oraz ISO 45001, a także spełnia międzynarodowe normy bezpieczeństwa, EMC oraz efektywności energetycznej, co potwierdza jego wysoką jakość oraz niezawodność.
