• Precyzyjny czujnik przepływu dla systemów chłodzonych wodą
• Mierzy natężenie przepływu, temperaturę i jakość chłodziwa
• Wbudowane oświetlenie RGB i wyjście RGBpx
• Zintegrowany kontroler i wyświetlacz OLED
• Z dwoma gwintami G1/4 cala
• Z magnetycznym systemem pomiarowym
• Nadaje się do systemów o natężeniu przepływu od ok. 35 l/h do 1000 l/h

---

Pomiar przepływu

Pomiar przepływu odbywa się za pośrednictwem wirnika/wirnika napędzanego przepływającym przez niego czynnikiem chłodzącym. Rejestracja prędkości obrotowej odbywa się bezdotykowo za pomocą magnetycznego układu pomiarowego. Minimalny hałas podczas pracy osiąga się dzięki optymalnie skalibrowanemu luzowi łożyska dla każdego czujnika. Czujnik zapewnia niezawodne pomiary od ok. 35 l/h do 1000 l/h i dlatego idealnie nadaje się do większości systemów chłodzenia wodą. Symetryczna budowa pozwala na integrację czujnika z systemem bez uwzględnienia kierunku przepływu. Ponadto czujnik może pracować w dowolnej pozycji montażowej. Bardzo niski opór przepływu spełnia wymagania systemów o dużym przepływie. Wysokoprzepływowy NEXT jest wyposażony w dwa czujniki do pomiaru prędkości obrotowej wirnika, co w połączeniu z inteligentną oceną pozwala uzyskać czterokrotnie wyższą rozdzielczość pomiaru w porównaniu z innymi czujnikami z naszej serii wysokoprzepływowej. Zintegrowana elektronika umożliwia bardzo dokładny pomiar przepływu za pomocą wstępnie ustawionych krzywych kalibracyjnych, przy czym krzywe kalibracyjne są dostępne zarówno dla DP Ultra, jak i czystej wody, a także dla różnych typów połączeń.

Czujnik jakości i temperatury płynu chłodzącego

W czujniku zintegrowany jest bardzo precyzyjny system pomiaru przewodności elektrycznej płynu chłodzącego. Jest w stanie zmierzyć przewodność w zakresie 2-200 ľS i wykorzystać ją do określenia jakości chłodziwa. W przypadku wystąpienia korozji lub zużycia inhibitorów korozji, przewodność chłodziwa gwałtownie wzrasta. W takim przypadku należy wymienić płyn chłodzący. Wysokoprzepływowy NEXT wyposażony jest w bardzo dokładny i szybki czujnik temperatury wody.

Wysoce zintegrowana elektronika

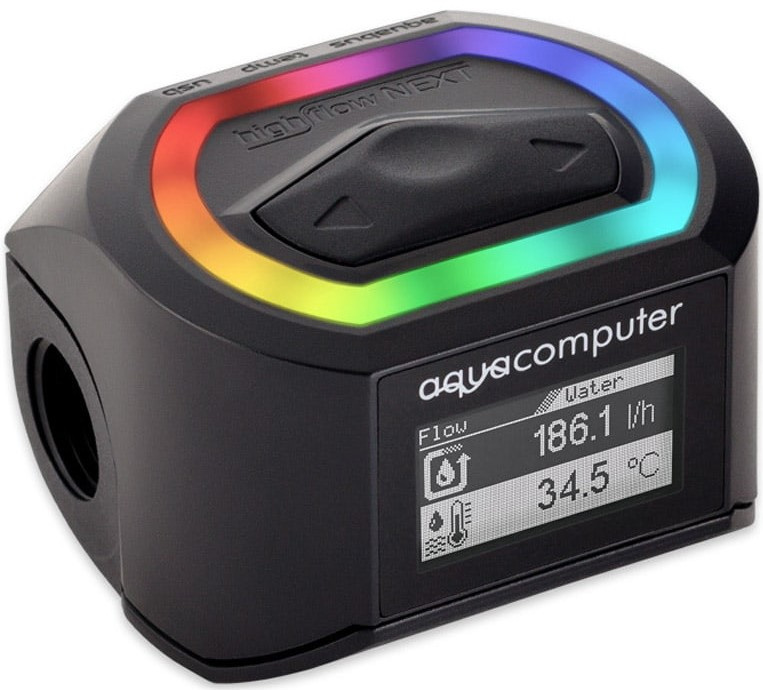

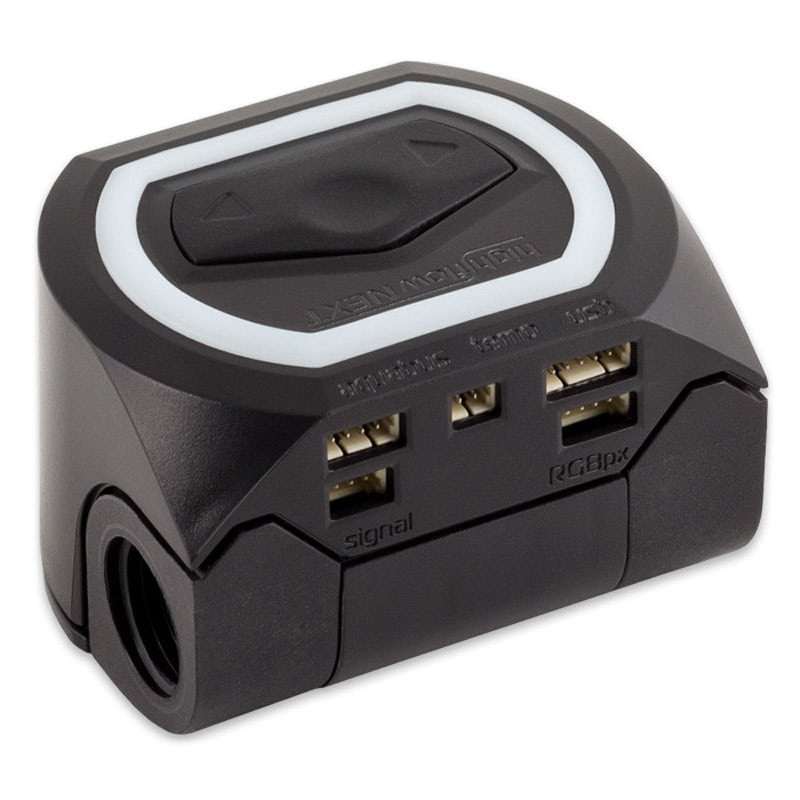

Wysoko rozwinięta elektronika wyposażona jest w wyświetlacz OLED, brzęczyk alarmowy i kompletny system RGBpx. Zasilanie i połączenie danych z komputerem odbywa się poprzez interfejs USB. Czujnik można wygodnie skonfigurować bezpośrednio za pomocą wyświetlacza i trzech przycisków. Wszystkie zmierzone wartości można wyświetlić na wyświetlaczu graficznym zarówno jako wartość, jak i wykres. Strony wyświetlacza można dowolnie wybierać i przełączać automatycznie. Wszystkie czujniki można oceniać za pomocą granic alarmowych. Jeśli wystąpi alarm, można go zasygnalizować akustycznie za pomocą zintegrowanego brzęczyka i wizualnie za pomocą diod LED. Ponadto przekazywanie może odbywać się poprzez interfejs sygnałowy NEXT o dużym przepływie. Wyjście sygnału wysokiego przepływu NEXT może również symulować sygnał przepływu dla innego urządzenia lub wysyłać sygnał prędkości dla płyt głównych (100 l/h odpowiada wówczas 1000 obr./min).

Urządzenie sterujące RGBpx dla adresowalnych diod LED

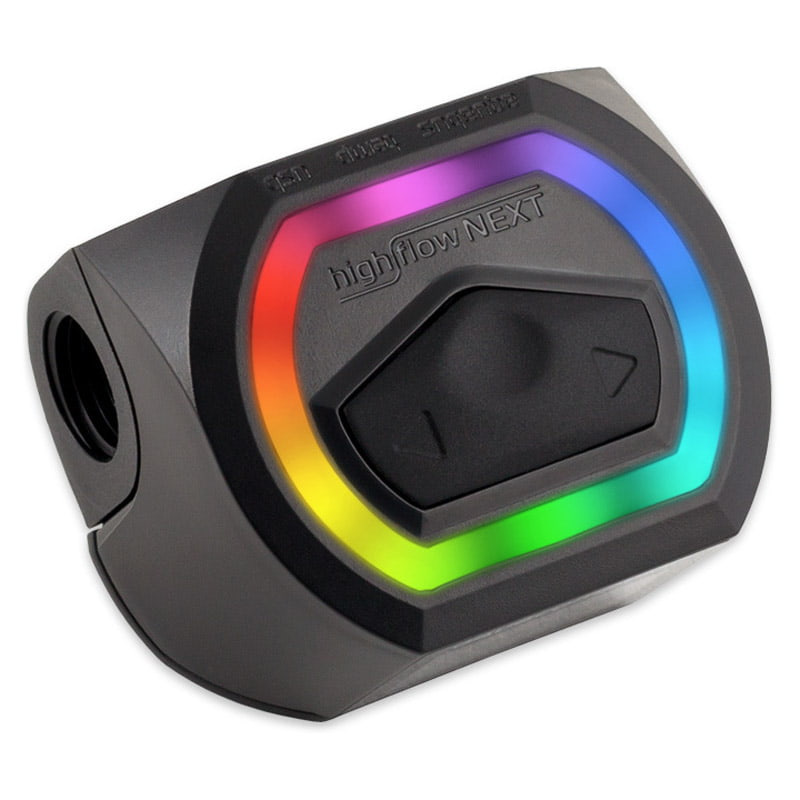

Aby umożliwić natychmiastową kontrolę przepływu optycznego, czujnik posiada dziesięć zintegrowanych diod LED RGBpx. W standardowej konfiguracji stanowią one wskaźnik przepływu, który obraca się w zależności od przepływu.Efekty można dowolnie i oczywiście konfigurować w zależności od wartości czujników w aquasuite. Ponadto wysokoprzepływowy NEXT posiada wyjście RGBpx do indywidualnego sterowania maksymalnie 90 adresowalnymi diodami LED. Kolor i jasność każdej diody LED można indywidualnie regulować. Łącznie można skonfigurować sześć grup diod LED o zmiennej wielkości, do których można następnie przypisać efekty wizualne. 23 dostępne efekty oferują szerokie możliwości ustawień w celu dalszej indywidualizacji. Wiele efektów oferuje także możliwość modyfikacji parametrów efektu (np. prędkości) w zależności od aktualnych wartości czujnika. Wśród dostępnych efektów znajdują się także efekty dźwiękowo-świetlne, które reagują na dźwięk aktualnie emitowany przez komputer. Wyjątkową funkcją jest efekt AMBIENTpx, który umożliwia odtworzenie brzegowych obszarów aktualnej zawartości ekranu na podłączonych diodach LED, co pozwala na stworzenie bardzo efektownego oświetlenia tła wokół ekranu komputera.

Uwaga: Dane z urządzenia NEXT o wysokim przepływie mogą być przesyłane do podłączonego urządzenia aquaero 5/6 za pośrednictwem interfejsu aquabus. Alternatywnie do interfejsu USB, zasilanie może być również dostarczane przez interfejs aquabus - w tym przypadku jednak funkcja RGBpx nie jest dostępna.

---
