EK-Quantum Velocity2 Direct Die D-RGB-1700

EK-Quantum Velocity2 Direct Die D-RGB-1700 Nickel + Plexi został specjalnie zaprojektowany do bezpośredniego chłodzenia matrycy procesorów Intel LGA 1700 opartych na gnieździe z architekturą rdzeniową 12. i 13. generacji. Posiada ekskluzywny silnik chłodzący z bezpośrednią matrycą, dostosowany do gniazda LGA 1700. Wymaga usunięcia IHS, procesu popularnie zwanego Deliddingiem. Ten blok wodny procesora jest zgodny z EK-Matrix7 i jest montowany za pomocą wzmocnionego systemu EK-Exact Mount.

---

Silnik z bezpośrednim chłodzeniem matrycy

Ten blok wodny wykazuje znaczne różnice w porównaniu ze zwykłym blokiem EK-Quantum Velocity² i dlatego nadaje się wyłącznie do bezpośredniego chłodzenia matrycy. Nie będzie działać na procesorach, które nadal mają IHS ze względu na różnice w osi Z. Powierzchnia stosu mikrożeberek jest zmniejszona i skupiona w kierunku środka, gdzie znajduje się matryca procesora. Nie ma zintegrowanego rozpraszacza ciepła, więc gęstość ciepła będzie znacznie wyższa w tej lokalizacji. Podstawa jest grubsza, aby jeszcze bardziej poprawić chłodzenie i zdolność pochłaniania ciepła i przekazywania go do płynu chłodzącego. Mikrolamele wnikają także głębiej w płytę chłodzącą, sięgając jeszcze bliżej rdzenia. Płyta strumieniowa ma geometrię zaprojektowaną tak, aby skupiała się na środku stosu żeberek przy bardzo dużym natężeniu przepływu i jeszcze mniejszych ograniczeniach niż zwykła płyta strumieniowa. Dodano również ramkę z pianki wysoce ściśliwej, aby zapewnić, że aplikacja ciekłego metalu nie przedostanie się do elementów montowanych powierzchniowo procesora i nie spowoduje zwarcia. Drugorzędnym celem jest ochrona również zamiennej ramy ILM wykonanej z anodyzowanego aluminium. Rama ILM jest izolowana w kierunku płyty głównej, aby zapobiec zwarciom. W zestawie znajduje się Thermal Grizzly Conductonaut. Bloki wodne serii Velocity² pokrywają całe gniazdo, spełniając jednocześnie wytyczne firmy Intel dotyczące bezpiecznych stref.

Materiał i produkcja bloków wodnych

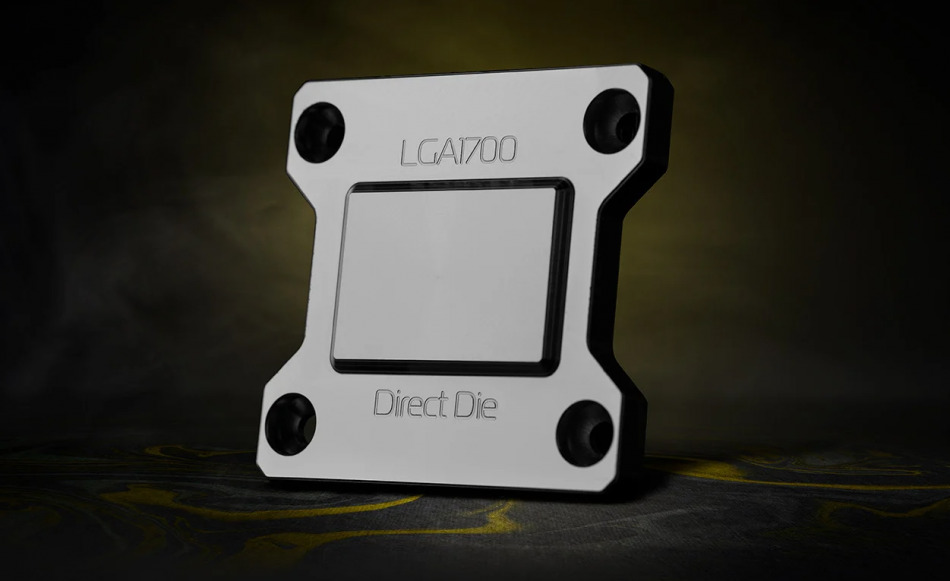

Płyta chłodząca jest wykonana z najwyższej jakości miedzi elektrolitycznej o czystości 99,99%, precyzyjnie obrobionej w celu zapewnienia najlepszego możliwego kontaktu i przenoszenia ciepła, która jest dodatkowo niklowana. Ta wersja bloku wodnego posiada niklowaną płytę chłodzącą z akrylową górną częścią wykonaną metodą CNC.

Bezpośredni montaż matrycowy EK-Quantum Velocity²

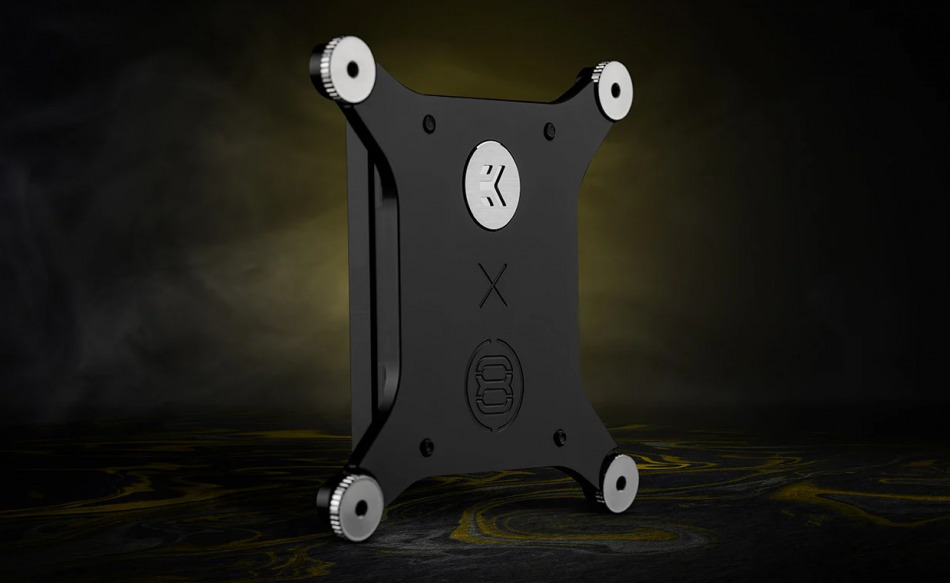

W tym bloku wodnym zastosowano wzmocnione mocowanie EK-Exact Mount, aby uwzględnić wymienną ramę ILM. Ta zmodyfikowana wersja jest dwukrotnie grubsza niż zwykła. Płyta tylna jest izolowana zarówno poprzez anodowanie, jak i arkusz poliwęglanu od elementów płyty głównej.  Jest wkręcany od tyłu, co pozwala uzyskać płynną i czystą estetykę frontu bez żadnych śrub zakłócających harmonię kształtu. W systemie zastosowano wstępnie naprężone sprężyny ukryte w górnej części bloku wodnego, dzięki czemu montaż jest zakończony, a dokładny docisk montażowy osiągany jest już po kilku obrotach nakrętek skrzydełkowych.

EK-Matrix7

EK-Quantum Velocity² jest produktem kompatybilnym z EK-Matrix7 . EK-Matrix7 to raster produktowy, który z pewnością wyznaczy nowy standard. EK dodaje nowy wymiar do chłodzenia cieczą komputerów PC, gdzie wysokość produktów i odległość między portami są zarządzane w odstępach co 7 mm. Poprawia to wyrównanie produktu i skraca czas poświęcony na planowanie pętli i gięcie rur. Dzięki skrupulatnemu planowaniu naszych produktów budowanie komputera PC chłodzonego cieczą staje się łatwe i przyjemne, podobnie jak klocki.

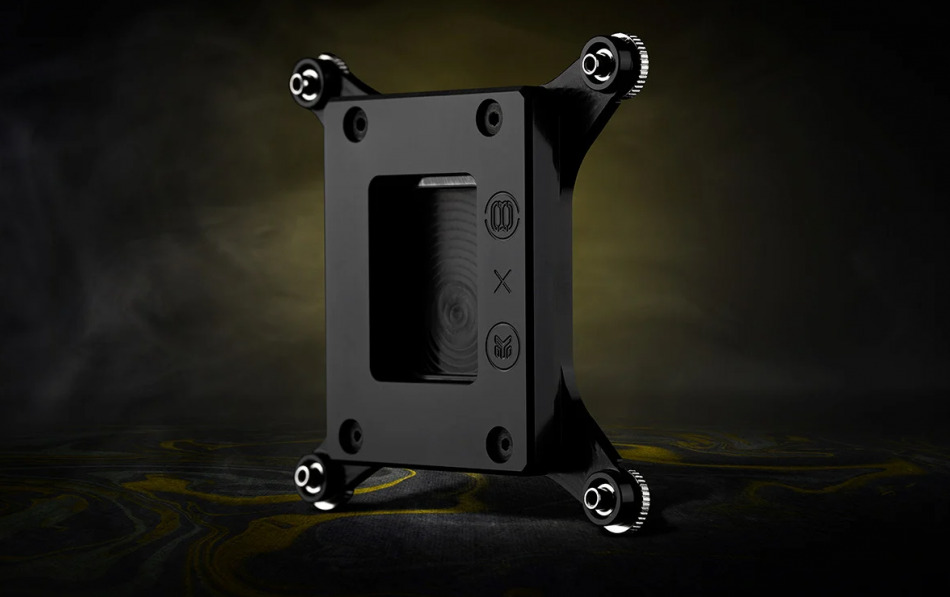

Zamiennik EK-Quantum Velocity² ILM - 1700

Ta ramka stykowa zastępuje zintegrowany mechanizm ładowania płyty głównej (ILM) ramą, która zwiększa sztywność strukturalną gniazda, płyty głównej, a nawet procesora. Zapobiega wypaczaniu lub zginaniu procesora i jego otoczenia, poprawiając wydajność chłodzenia dzięki bardziej równomiernemu naciskowi wywieranemu na procesor. Ten zamiennik ILM działa również jako osłona matrycy, nie dopuszczając do zbyt dużego nacisku, aby zmiażdżyć matrycę procesora. Aby zapobiec niepożądanemu przewodzeniu prądu, jest on odizolowany od płyty głównej. 

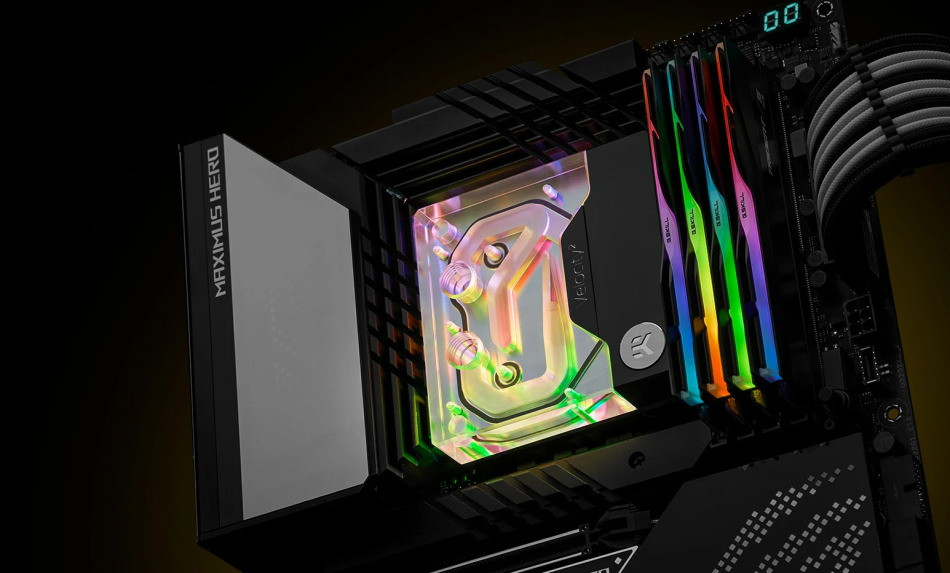

Oświetlenie LED EK-Quantum Velocity² Direct Die D-RGB

Ten produkt jest kompatybilny ze wszystkimi popularnymi technologiami adresowalnej synchronizacji RGB wszystkich głównych producentów płyt głównych. Strzałkę na 3-pinowym złączu D-RGB LED należy zrównać z oznaczeniem +5 V na złączu D-RGB. Pod wystającą częścią, która pełni funkcję dyfuzora, ukryto 14 adresowalnych diod LED RGB.

Zestaw zawiera:

• Blok wodny procesora EK-Quantum Velocity² Direct Die
• Mechanizm montażowy procesora Exact Mount Direct Die z wymianą ILM
• Płyta tylna
• Wkładki piankowe
• Płyta Jetplate dla matrycy LGA 1700 Direct
• Thermal Grizzly Conductonaut ciekły metal

---
