• Maksymalna moc wejściowa DC: 19200 W
• Napięcie początkowe: 180 Vdc
• Maksymalna moc: 12000 W
• Prąd wyjściowy znamionowy: 17,4 A
• Maksymalne napięcie: 1000 V
• Napięcie początkowe: 180 V
• Maksymalna pozorna moc wyjściowa: 13200 VA
• Zakres napięcia baterii: 185 - 750 V

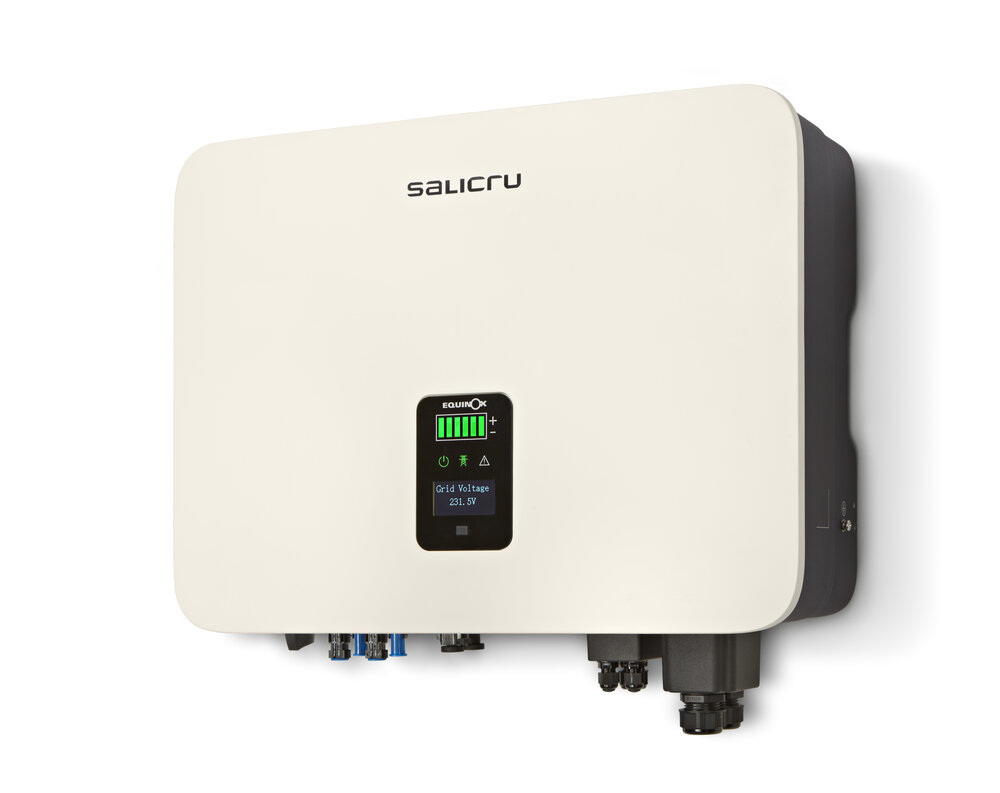

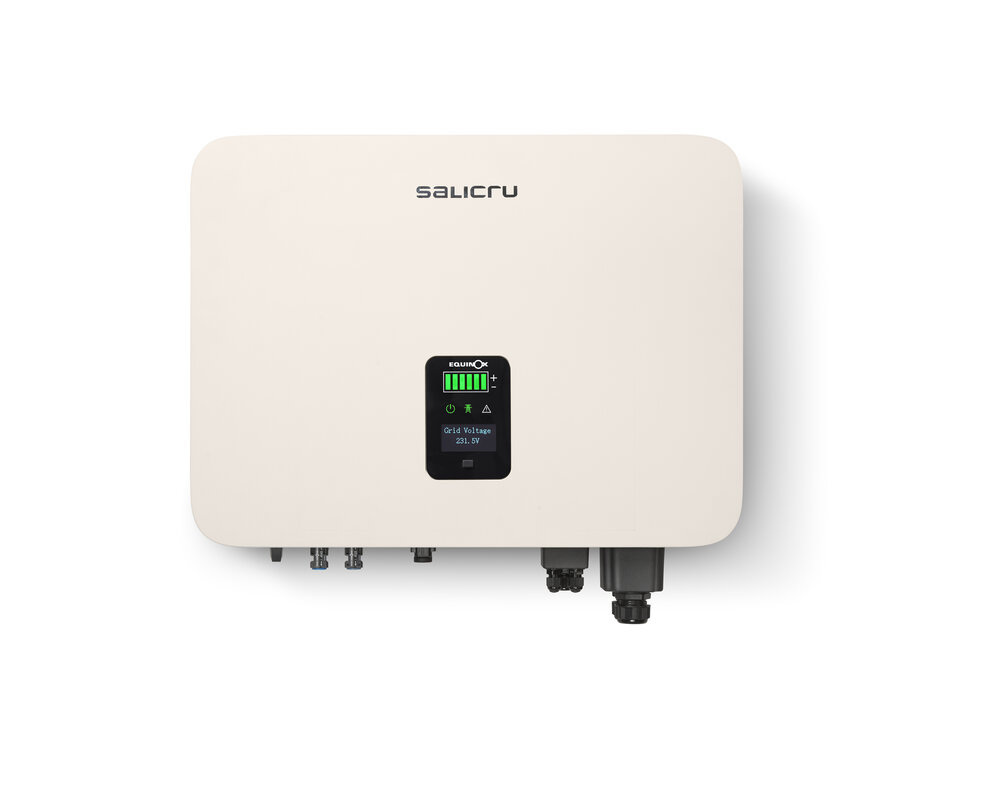

Inwerter Hybrydowy EQX2 12002-HT

Inwerter hybrydowy EQX2 12002-HT to nowoczesne urządzenie zaprojektowane do optymalizacji pracy systemów fotowoltaicznych, łącząc funkcje konwertera energii słonecznej i systemu zarządzania energią w jednym urządzeniu. Jego zaawansowana konstrukcja i szerokie możliwości zapewniają wysoką wydajność oraz niezawodność, idealnie dopasowując się do różnych instalacji, zarówno w zastosowaniach domowych, jak i komercyjnych.

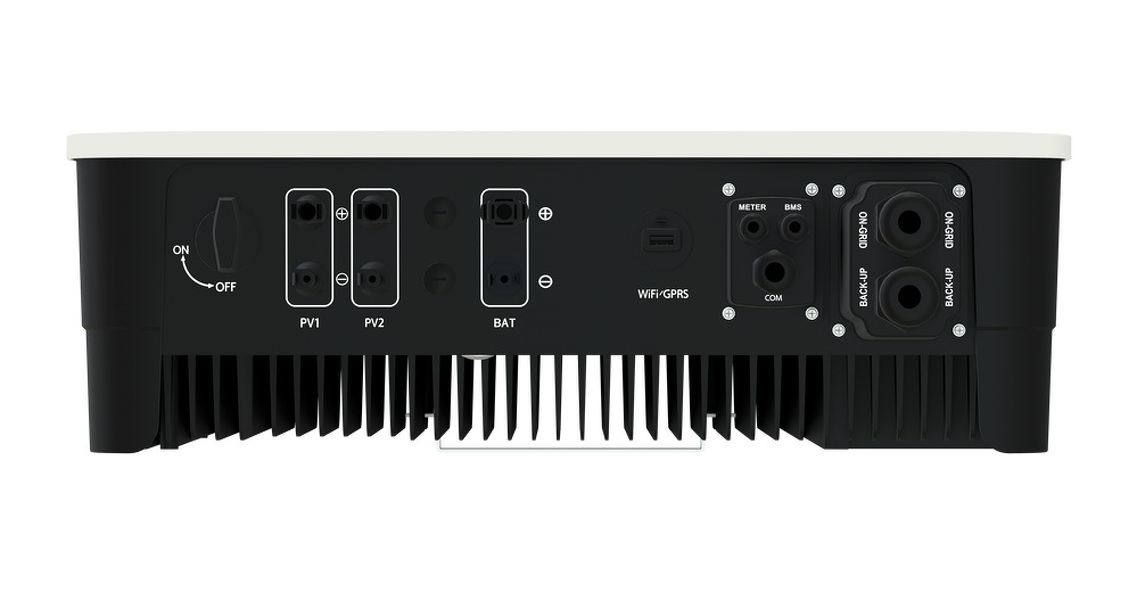

Wejście Prądu Stałego (DC)

Inwerter EQX2 12002-HT obsługuje maksymalne napięcie wejściowe na poziomie 1000 V oraz napięcie początkowe wynoszące 180 V. Maksymalny prąd zwarciowy na każdym z dwóch wejść wynosi 18 A, a maksymalny prąd na wejście to 13 A. Urządzenie posiada dwa niezależne wejścia MPPT (Maximum Power Point Tracking), co zapewnia optymalne zarządzanie mocą fotowoltaiczną w różnych warunkach oświetleniowych. Zakres napięcia MPPT wynosi od 200 V do 850 V.

Moc Wejściowa i Wyjściowa

Maksymalna moc wejściowa DC inwertera to 19 200 W, co umożliwia podłączenie dużych instalacji fotowoltaicznych. Z kolei maksymalna moc wyjściowa wynosi 12 000 W, z możliwością pracy w zakresie współczynnika mocy od 0,8 indukcyjnego do 0,8 pojemnościowego. Napięcie sieciowe to trójfazowe 3x400 V (3L, N, PE), a maksymalna pozorna moc wyjściowa to 13 200 VA. Wydajność systemu jest na poziomie 97,4%, a maksymalna osiąga 98,2%.

Bateria i Protokół Komunikacyjny

Inwerter obsługuje baterie litowo-jonowe z systemem zarządzania baterią (BMS) w zakresie napięcia od 185 V do 750 V. Protokół komunikacyjny, który zapewnia integrację z innymi urządzeniami, to RS485 oraz CAN.

Komunikacja i Wskazania

EQX2 12002-HT wyposażony jest w porty komunikacyjne RS485 i Wi-Fi, które umożliwiają łatwą integrację z systemem monitorowania. Urządzenie posiada także wskaźniki stanu, w tym 3 diody LED, pasek LED wskazujący poziom naładowania baterii oraz wyświetlacz OLED, który prezentuje szczegółowe informacje o pracy systemu.

Ochrona i Zabezpieczenia

Inwerter zapewnia szereg zabezpieczeń, w tym ochronę przed odwrotną polaryzacją, przepięciami, przegrzaniem, zwarciem, różnicą napięcia, a także ochronę przed przepięciami na wejściu i wyjściu. Jest również wyposażony w rozłącznik wejściowy DC. Kategoria ochrony przeciwprzepięciowej to II (zarówno dla systemu PV, jak i AC). Urządzenie ma stopień ochrony IP65, co zapewnia odporność na pył i wilgoć, umożliwiając montaż zarówno wewnętrzny, jak i zewnętrzny.

Wymiary i Konstrukcja

Wymiary inwertera wynoszą 550 mm szerokości, 175 mm głębokości oraz 410 mm wysokości, przy wadze 28 kg. Urządzenie jest przystosowane do montażu na ścianie, zarówno wewnątrz budynków, jak i na zewnątrz.

Warunki Pracy i Bezpieczeństwo

Inwerter EQX2 12002-HT działa w szerokim zakresie temperatury od -30°C do +60°C, z obniżoną wydajnością powyżej 45°C. Możliwość pracy na wysokościach do 3000 m nad poziomem morza (z degradacją mocy powyżej 4000 m). Urządzenie spełnia szereg norm bezpieczeństwa, w tym IEC 62109-1/2, EN 61000-6-2/3 oraz UNE EN 62116:2014, IEC 61727:2004. Posiada certyfikaty ISO 9001, ISO 14001 oraz ISO 45001, co gwarantuje wysoką jakość i niezawodność.
