Komputer z chłodzeniem wodnym. Montaż chłodzenia cieczą

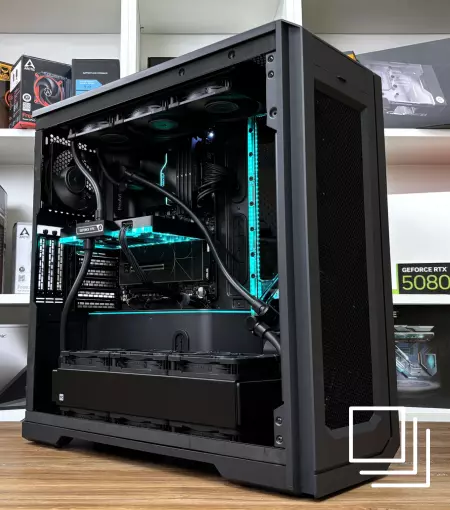

Customowe chłodzenie wodne na kombajnie zarówno do grafiki 2D oraz oczywiście do gier. Procesor Intel Core Ultra 9 285K na którym zamontowany został blok wodny EK-Quantum Velocity2 D-RGB oraz karta graficzna MSI RTX 5090 SUPRIM SOC z blokiem EK-Quantum Vector3 Suprim. Płyta główna to ASUS PROART Z890-CREATOR WIFI na której dodatkowo znalazły się dwa dyski SSD  Samsung 990 PRO 4TB M.2 PCIe NVMe Gen4, oraz aż 192GB pamięci DDR5 w postaci modułów Corsair Vengeance 4x48GB z taktowaniem 5200MHz CL38. Całość zasilana przez świetny zasilacz Seasonic PRIME ATX 3.1 1600W 80+Platinum. Na boku obudowy Phanteks Enthoo Pro 2 znajduje się distro plate EK-Quantum Kinetic3 FLT 360 D5 PWM D-RGB. Na dole obudowy wylądował gruby radiator NexXxos UT60 Full Copper X-Flow 360 w opcji push-pull z 6 wentylatorami zaś na górze NexXxos HPE-30 Full Cooper. W całej konfiguracji łącznie zamontowanych zostało 13 sztuk wentylatorów Noctua NF-A12 chromax.black. Bardzo wygodne zarządzanie całym układem zapewnia kontroler Aquacomputer OCTO. Dopełnieniem konfiguracji są czarne węże oraz zabarwione na czarny kolor chłodziwo w układzie.

Czy customowe chłodzenia wodne zawsze muszą wiązać z wysokimi wydatkami? Nie! I ta konfiguracja jest tego najlepszym przykładem. Konfiguracja z procesorem AMD Ryzen 9 7950X3D, który wylądował na płycie głównej ASUS TUF Gaming X670E, kartą graficzną RTX 4080 Super wraz z 32GB pamięci DDR5 z taktowaniem 6000 MHz i dyskiem SSD Patriot Viper Lite o pojemności 2TB. Dwie chłodnice NexXxoS (XT45 oraz ST 30) od Alphacool Deutsch zamontowane w obudowie Phanteks Enthoo Pro 2 z kompletem 11 wentylatorów Arctic P12 PWM PST. Na karcie graficznej Inno3D RTX 4080 Super wylądował blok Alphacool Eisblock Aurora Acrylic GPX-N a na procesorze AMD Ryzen 9 7950X3D Alphacool Eisblock XPX. Do tego rezerwuar Alphacool Core 200 Aurora z pompką Apex, kilka złączek, gumowe węże i przy stosunkowo mały wydatku wszystko zostało zalane wodą. Efekt? Genialny! Poza niskimi temperaturami uzyskana została nieprawdopodobnie wysoka kultura pracy całego zestawu. Wentylatory Arctic P12 w cenie 23 zł za sztukę robią tutaj niesamowity kawał porządnej roboty. Przy zamkniętej obudowie Enthoo Pro 2 w wersji bez okna, jedyny hałas wydobywający się z tej konfiguracji, to delikatny szum  słyszalny z zasilacza Seasonic VERTEX GX-1000 w momencie w którym wentylator załącza się z trybu pasywnego na aktywny.

Konfiguracja z procesorem Intel Core i9-14900K i kartą graficzną RTX 4090 AORUS Master. Na płycie głównej  ASUS TUF GAMING Z790-PLUS wylądowały dodatkowo dwa szybkie dyski SSD KC3000 M.2 NVMe marki Kingston oraz 64GB pamięci G.SKILL  Trident Z5 RGB z taktowaniem 6800 MHz. Zasilanie całej jednostki wziął na swoje barki niezawodny Seasonic Vertex o mocy 1000W z certyfikatem 80Plus Platinum. To co jednak jest tutaj najważniejsze i to co najbardziej rzuca się w oczy, to układ chłodzenia cieczą od EK Water Blocks. W obudowie O11D EVO RGB od Lian Li HQ na dole i na górze zamontowane zostały radiatory EK-Quantum Surface P360 oraz S360, a na boku obudowy distro plate EK-Mana G2 z pompką EK-Loop D5 G3. Na karcie graficznej RTX 4090 wylądował blok wodny EK-Quantum Vector2 Master RTX 4090 a na procesorze EK-Quantum Velocity2 D-RGB LGA1700. Obydwa bloki z wykończeniem Nickel Acetal. Wykorzystane wentylatory w tej konfiguracji, to modele Lian Li UNI FAN TL w wersji Reverse zamontowane na dolnej chłodnicy oraz normalne zamontowane na górze. Przy wyborze wentylatorów istotną rzeczą było to, aby łopatki wentylatorów były czarne a nie białe. Z dodatków dołożony został przepływomierz Aquacomputer oraz niezależny kontroler QUADRO do zarządzania całym układem.

Kolejny projekt PC z chłodzeniem wodnym dla jednego z naszych klientów. Jest to modernizacja wcześniejszej konfiguracji, ale zmian było tyle, że powstał zupełnie nowy set. A to jeszcze nie koniec, bo klient już ma dalsze plany na przyszłe modernizacje, ale o tym na koniec. Procesor AMD Ryzen 7 7800X3D zamontowany w gnieździe płyty głównej ASRock X670E Taichi, a tuż pod nim w pozycji wertykalnej Gainward RTX 4090 Gamerock. Uzupełnieniem zestawu są pamięci G.SKILL Trident Neo AMD RGB2x32GB 6000MHz CL30, jeden z najszybszych dysków SSD na rynku Crucial T705 M.2 NVMe Gen5 o pojemności 2TB. Cała konfiguracja wylądowała w obudowie O11 Dynamic EVO od Lian Li HQ. Na procesorze Ryzen 7 7800X3D zamontowany został blok wodny Optimus SIGNATURE V3 Matte Black Ceramic a na karcie graficznej Alphacool Core. Na radiatorach Alphacool NexXxoS HPE-45 oraz ST20 HPE zamontowane po 3 sztuki wentylatorów NF A12 chromax.black od Noctua - Premium Cooling Components. Na boku obudowy distro plate EK-Mana G2 z pompką G5 od EK Water Blocks. Zadbaliśmy również o łatwe i intuicyjne sterowanie całym układem dodając pelen pakiet od Aqua Computer, czyli sterownik Quadro, czujnik przeplywu i do tego sterowanie RGB Farbwerk. Wisienką na torcie jest tutaj płyn grafenowy Go Chiller, który musieliśmy sprowadzać aż z Australii.

Procesor Intel Core i9-14900K po delidzie z blokiem EK-Quantum Velocity2 Direct Die D-RGB i karta graficzna Asus GeForce RTX 4090 TUF GAMING OC 24GB na którą zamontowany został blok EK-Quantum Vector2 Strix/TUF RTX 4090 D-RGB. Z przodu obudowy Lian Li O11 Dynamic EVO XL wylądował ogromny distro plate EK-Quantum Reflection2 PC-O11D EVO XL D5 PWM D-RGB, a na dole i na górze dwie chłodnice EK-Quantum Surface P420M. Układ chłodzenia zalany chłodziwem EK-CryoFuel Mystic Fog. Przy wyborze wentylatorów padło na  Lian Li UNI FAN TL 140 mm z wyświetlaczami LCD - 3 sztuki Reverse zamontowane na dolnej chłodnicy oraz 3 na boku obudowy 3 sztuki normalne na chłodnicy górnej. Uzupełnieniem całej konfiguracji są ładne kable od cablemod, masa sprzętu od Aquacomputer do sterownia i zarządzania całym układem w tym również dodany przepływomierz NEXT. Jeżeli chodzi o resztę specyfikacji, to wybór padł na płytę główną Gigabyte Z790 AORUS XTREME z wyświetlaczem LCD, aż cztery dyski SSD Samsung 990 Pro M.2 NVMe Gen4 o pojemności 4TB każdy, pamięci G.Skill Trident Z5 RGB DDR5 64GB (4x16GB) 6000 MHz CL30. Za zasilanie całej jednostki odpowiada tutaj topowa jednostka na rynku - Seasonic PRIME ATX 3.0 TX-1600 80Plus Titanium 1600W.

Rezerwuar EK-Quantum Kinetic FLT 240 wraz z pompką D5, dwie chłodnice EK-Quantum Surface P360M, blok CPU EK-Quantum Velocity2 D-RGB AM5 Nickel Acetal oraz blok na RTX 4090 EK-Quantum Vector2 Master RTX 4090. Ostateczna decyzja co do wyboru wentylatorów zapadła na samym końcu. Pierwotnie wybrane były Phanteks T30, natomiast nie są to wentylatory wykończone w kolorze czarnym, przez co trochę nam tutaj one kolidowały w aspekcie wizualnym. Ostatecznie wybór padł na pakiet wentylatorów Noctua NF-A12 120 chromax.black i był to bardzo dobry wybór. Do tego doszły satynowe czarne rurki CORSAIR Hydro X Series XT i jakby było jeszcze mało czarnego, to płyn chłodzący został również zabarwiony na kolor czarny. Założenia klienta przy doborze konfiguracji były bardzo klarowne. Poza wydajnością w grach w rozdzielczości 4K, klientowi zależało na całej czarnej konfiguracji bez podświetlenia ARGB. Cała konfiguracja wylądowała oczywiście w obudowie Phanteks  NV7 w kolorze czarnym.  Do zarządzania i monitorowania całego układu cieczą, zainstalowany został Aquacomputer 53256 QUADRO oraz dodatkowo dorzucony został przepływomierz Aquacomputer, który wyświetla na bieżąco temperaturę cieczy w układzie, przepływ oraz aktualny stan jakości środka chłodzącego.

Bardzo mocna konfiguracja z cutsomowym układem chłodzenia cieczą EK Water Blocks dla jednego z naszych klientów. Procesor Intel Core i9-13900KS po delidzie z nałożonym ciekłym metalem Thermal Grizzly Conductonaut Extreme a na nim blok EK-Quantum Velocity² Direct Die. Karta graficzna RTX 4090 TUF Gaming od ASUS Republic of Gamers z blokiem EK Water Blocks EK-Quantum Vector² z aktywnym backplate. Wszystko to zostało połączone aż z trzema chłodnicami 420, a dokładnie z dwoma EK-Quantum Surface P420M i jedną EK-Quantum Surface X420M oraz z distro plate EK-Quantum Reflection² w obudowie Lian Li HQ O11 Dynamic EVO XL. Wentylatory Noctua NF-A14 140 mm PWM w ilości 9 sztuk. Na karcie graficznej RTX 4090 TUF Gaming, która została podkręcona o 275MHz na rdzeniu (3GHz) oraz o 1300MHz na pamięciach, temperatury poniżej 55 stopni przy poborze przez kartę ponad 540W. Procesor Intel Core i9-13900KS również przeszedł proces overclockingu i skończyło się na taktowaniach dla rdzeni P-Core od 5.7 do 6.2 GHz oraz na rdzeniach E-Core od 4.3 do 4.6 GHz. Genialny kontroler obrotów Aquacomputer QUADRO reguluje obroty wentylatorów Noctua NF-A14, rozkręcając je zaledwie do 780RPM przy temperaturze cieczy 40 stopni, zapewniając niesłyszalną pracę nawet podczas intensywnego obciążenia w grach.

Dostarczony do nas zestaw przez klienta to płyta MSI Z490 Gaming plus z i9-11900K i kartą MSI RTX 3090 Suprim opakowany w obudowę Lian Li O11 Razer Edition. Plan wodowania póki co obejmował tylko kartę graficzną, ale całość ma być już przygotowana pod wymianę wszystkich podzespołów na kolejną generację w przyszłym roku. Istotnym elementem dla klienta była obudowa - miała zostać. Szybko okazało się, że nie zmieszczą się do niej dostępne bloki na kartę graficzną. Zaproponowaliśmy blok Alphacool i wymianę obudowy na Lian Li XL EVO. Dzięki większej obudowie mogliśmy automatycznie wykorzystać większą chłodnicę – wybór padł na EK P420M Black. Została kwestia wentylatorów. W starym zestawie były Corsair QL120, ale jak widać na zdjęciach, część ledów była już uszkodzona, dlatego też klient poprosił o wymianę na coś nowego. Wentylatory Phanteks D30 140 w wersji Reverse zostały zaakceptowane. Karta graficzna na tym etapie miała zostać zamontowana standardowo w slocie PCI-e, ale w przyszłości będzie dołożony uchwyt wertykalny i dopiero wtedy ukaże się piękno bloku. Aby nie przysłaniać widoku wnętrza odrzuciliśmy distro na przednim panelu i zamontowaliśmy wersję EK G2 Mana z boku obudowy. Za sterowanie wentylatorami i oświetleniem odpowiedzialny został kontroler OCTO Aquacomputer.
